سلام
ایسی LM386 یک ایسی تقویت کننده صوتی با بهره 200میباشد که بیشتر مداراتی که نیاز به تقویت صوت داریم کاربرد دارد مثل رادیو اینا … چون هدف من از ساخت برای استفاده در رادیو میباشد خلاصه بهتره اول دیتاشیت را بخونیم چون دیتاشیت تمامی اطلاعات لازم را به ما میدهد . و مدارات نمونه نیز قرار داده است .

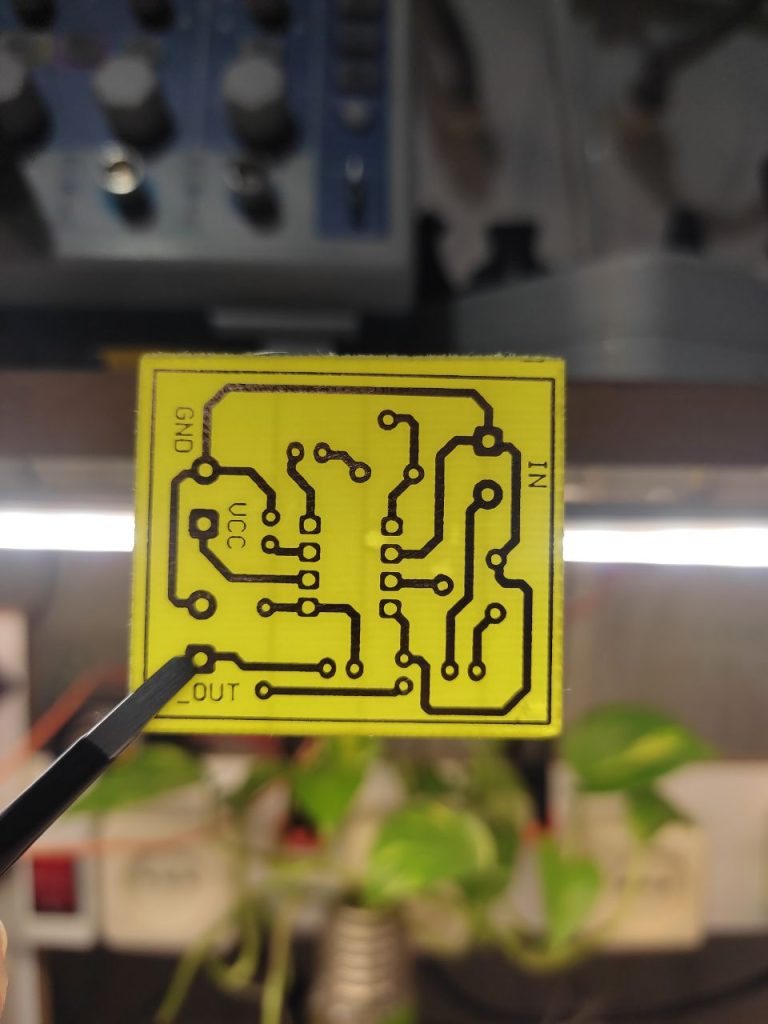

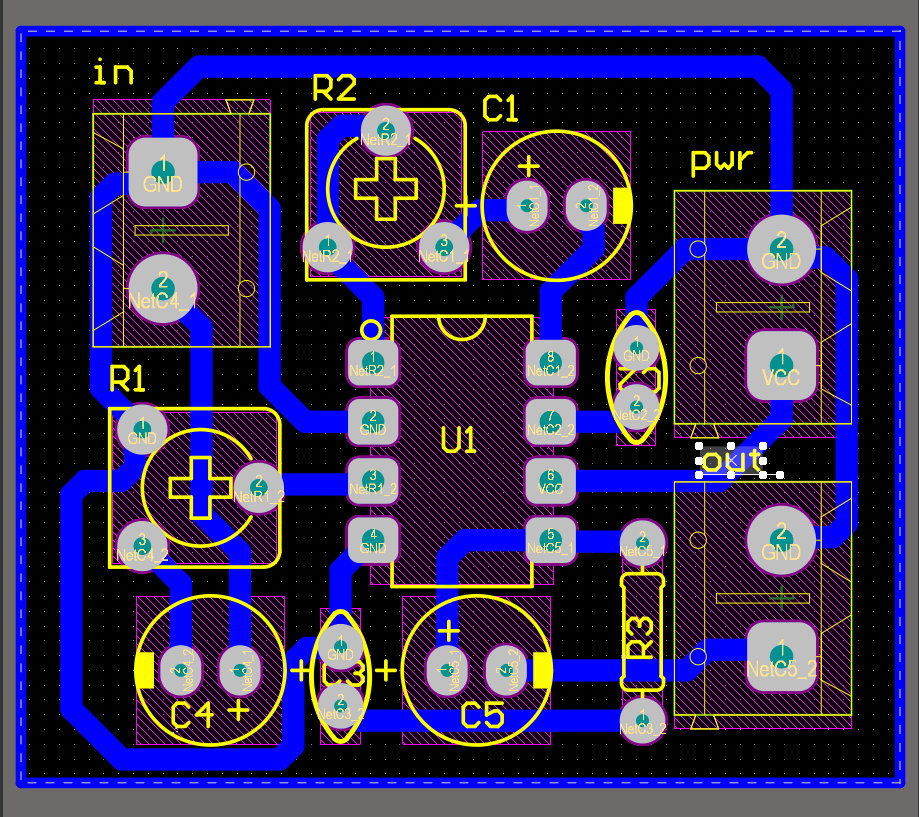

بنده چی سی بی این برد را در نرم افزار التیوم دیزاینر طراحی کردم و جهت دانلود قرار میدم و اینکه در عمل ساخت ام و به خوبی کار میکند و بهترین کاربرد من در استفاده از رادیو AM هست .
فایل های پروژه التیوم دیزاینر جهت دانلود

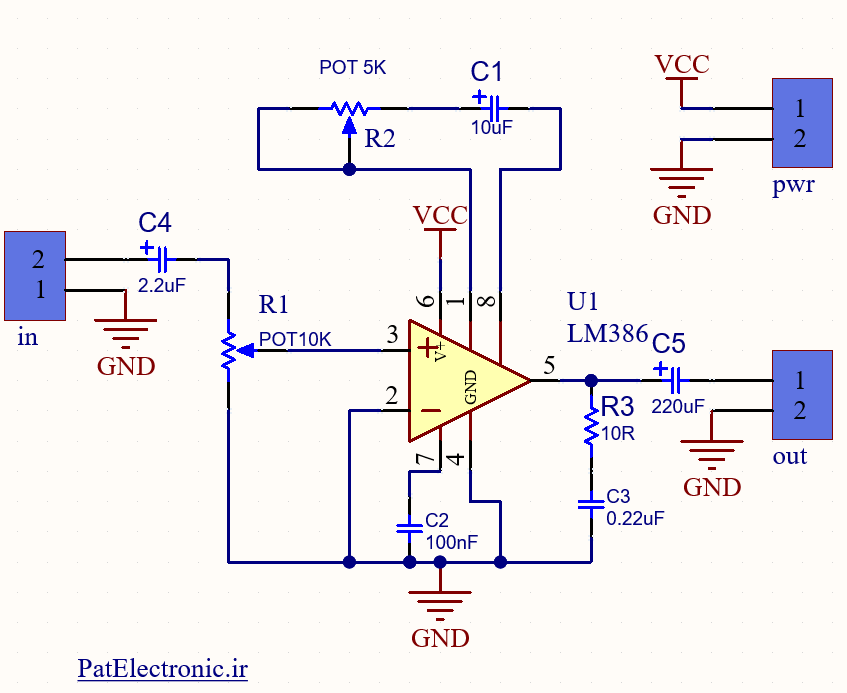

توضیح نقشه :پتانسیومتر p2جهت تنظیم بهره از 20تا 200و پتانسیومتر p1جهت کنترل صدای ورودی میباشد . انشالله در یک ویدیو دیتا شیت و موارد مهم را توضیح خواهم داد.
