راهنمای جامع طراحی هدر PCB برای اتصال مستقیم به بردبرد
اگر قصد دارید هدر Breadboard Header Pins PCB را طوری طراحی کنید که مستقیما به بردبرد (Breadboard) وصل شود، باید چند استاندارد مهم را رعایت کنید تا اتصال بدون مشکل و دقیق انجام شود. در این مطلب به تمام نکات فنی و عملی میپردازیم.

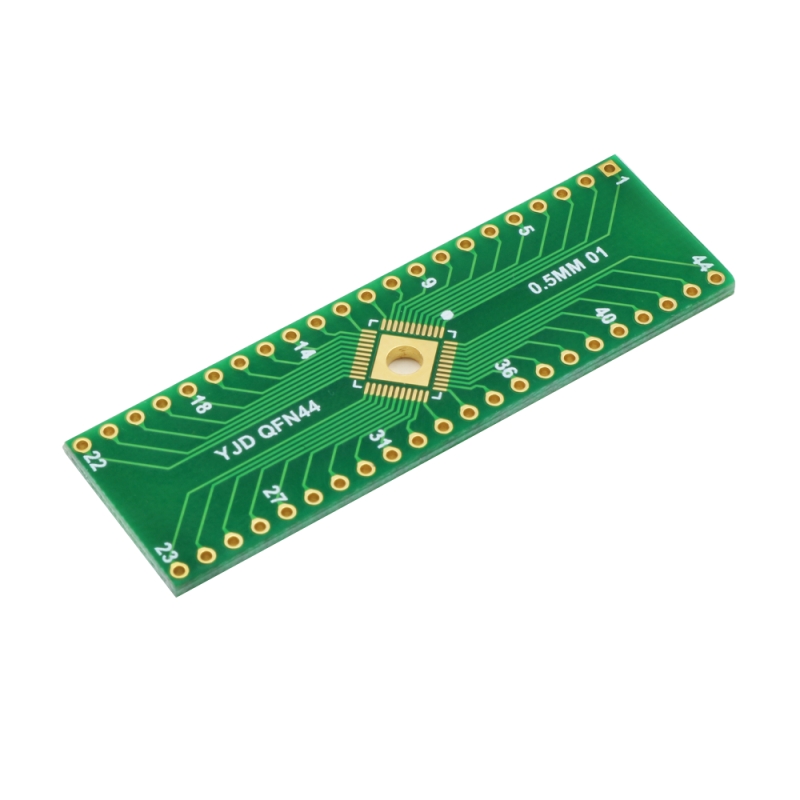

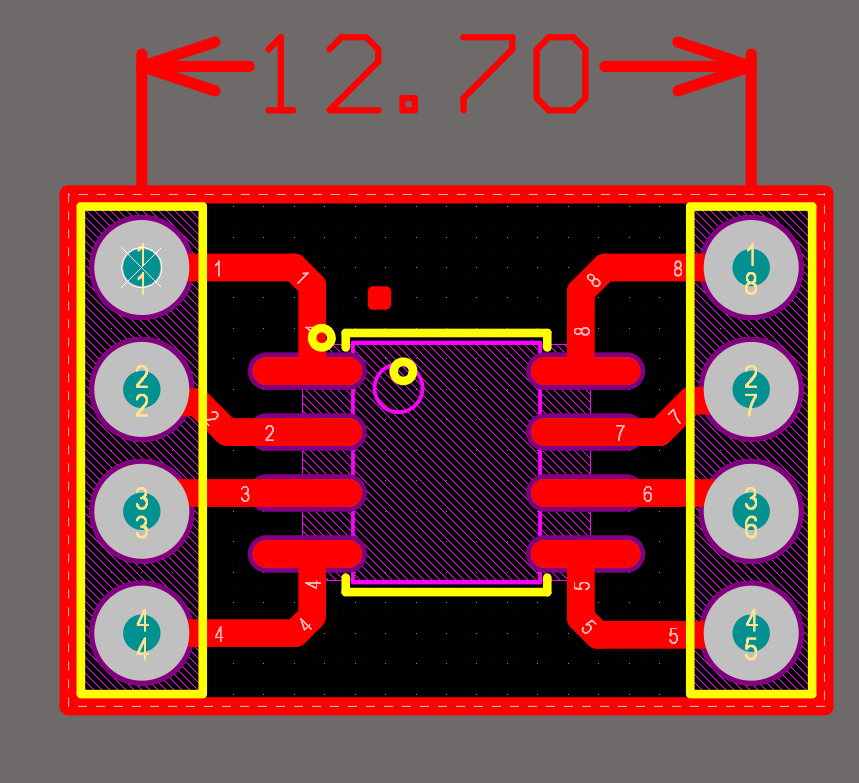

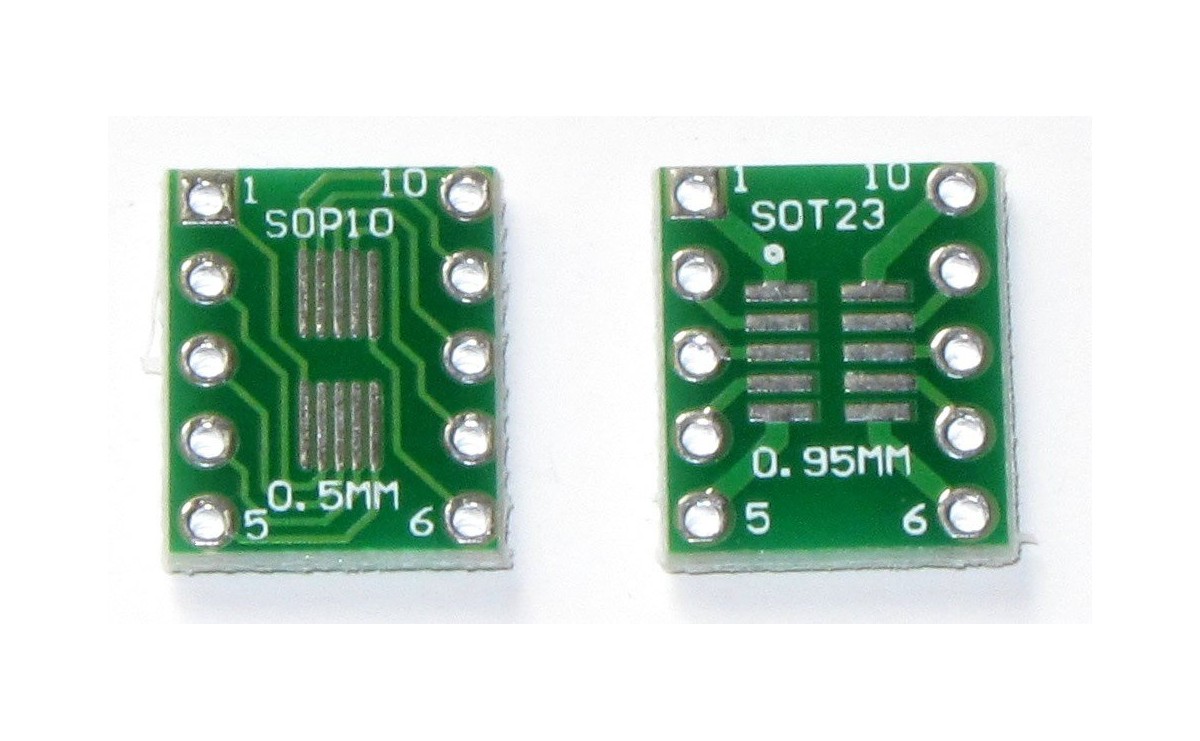

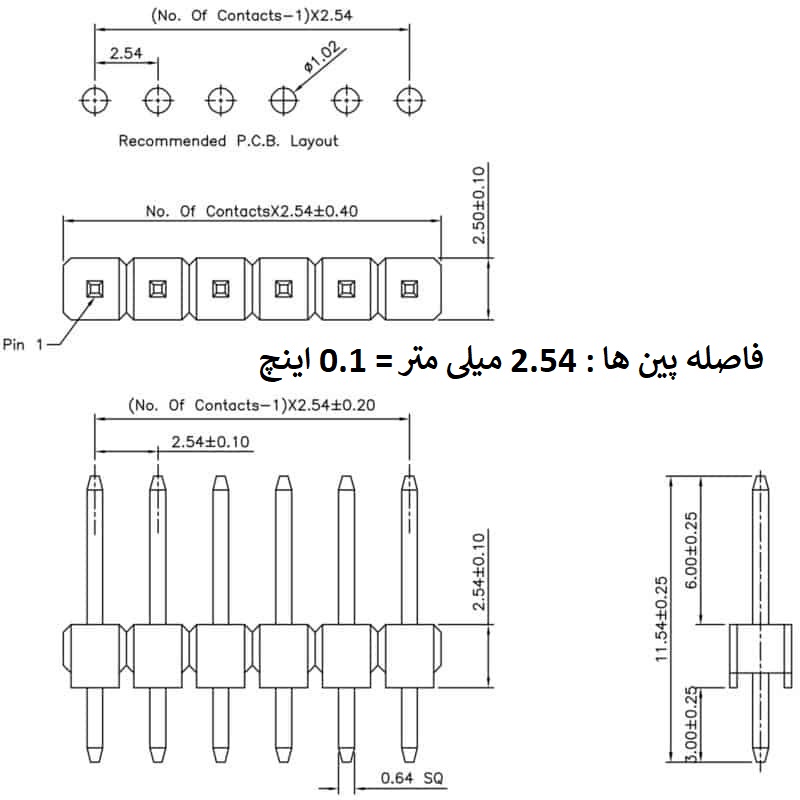

۱. فاصله استاندارد بین پینها (Pitch)
مهمترین استاندارد در اتصال هدر به بردبرد، فاصله بین پینها است.
این فاصله: ۲.۵۴ میلیمتر یا ۰.۱ اینچ
این همان فاصلهای است که اکثر بردبردها و ماژولهای استاندارد از آن پیروی میکنند.
رعایت دقیق این فاصله باعث میشود هدر بدون فشار یا لق شدن روی بردبرد جا برود.
۲. قطر سوراخهای PCB
پینهای هدر معمولاً قطر ۰.۶ تا ۱ میلیمتر دارند.
برای راحتی جا رفتن پینها، سوراخهای PCB را کمی بزرگتر از قطر پین در نظر بگیرید، معمولاً ۱–۱.۲ میلیمتر کافی است.
سوراخها باید صاف و عمق کافی داشته باشند تا پینها راحت وارد شوند و اتصال مطمئن برقرار شود.
۳. تعداد ردیفها و چیدمان

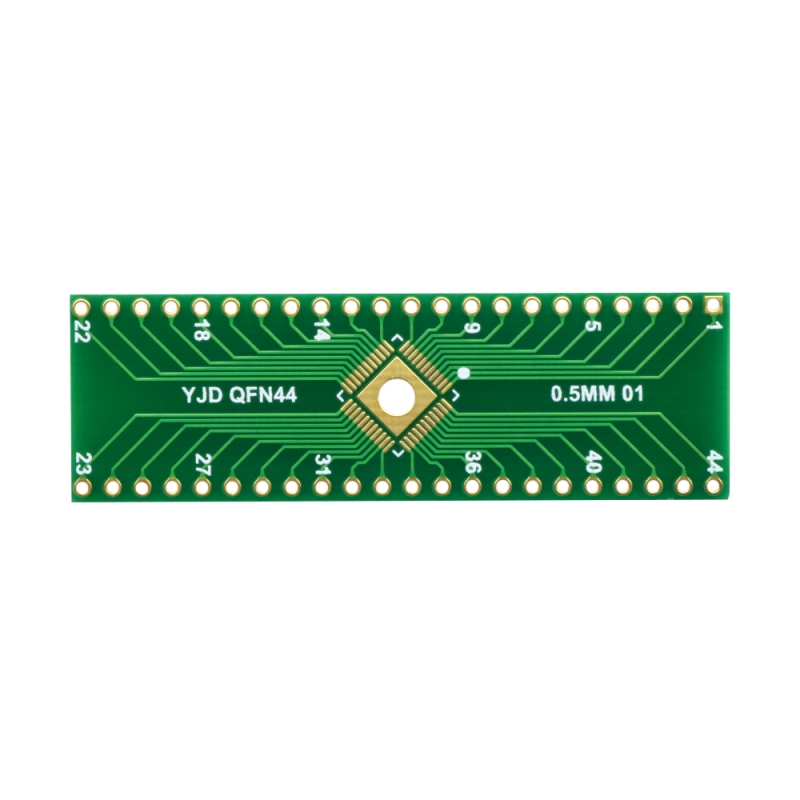

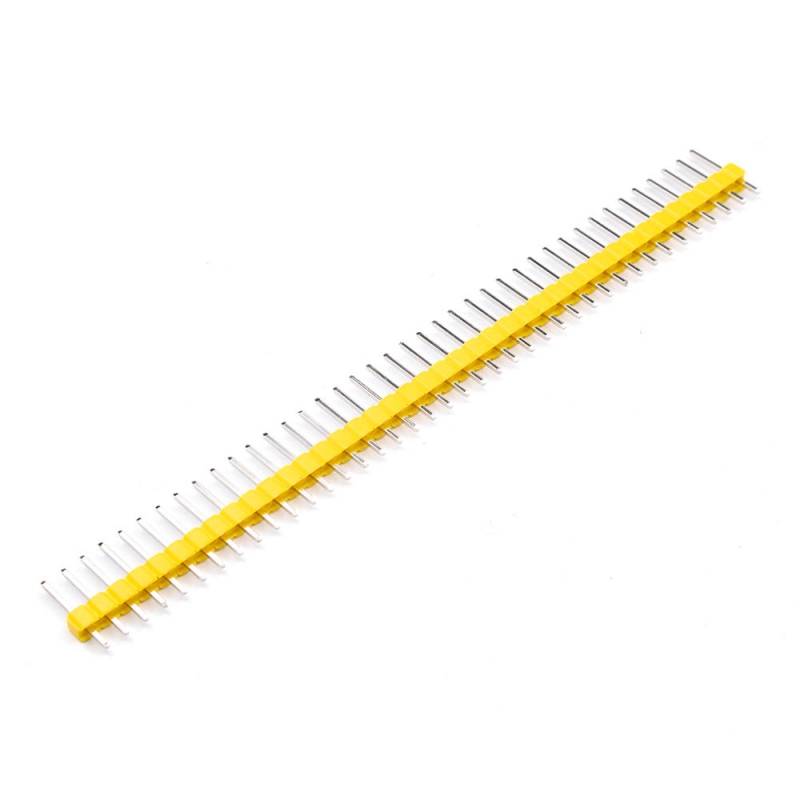

هدرها میتوانند تک ردیف (Single Row) یا دو ردیف (Double Row) باشند.
برای اتصال مستقیم به بردبرد، معمولاً از تک ردیف یا دوبل با فاصله ۲.۵۴ میلیمتر بین ردیفها استفاده میشود.
بعضی هدرهای دوبل فاصله بیشتری دارند (مثلاً ۵.۰۸ میلیمتر) که برای بردبرد استاندارد مناسب نیست.
۴. تراز و راستای پینها
پینها باید کاملاً صاف و موازی طراحی و لحیم شوند.
حتی کوچکترین زاویه در پینها میتواند باعث شود هدر به سختی روی بردبرد جا برود یا اتصال ناقص شود.
۵. توصیههای عملی
همیشه قبل از تولید PCB، نمونه هدر و بردبرد را تست کنید تا مطمئن شوید پینها درست جا میروند.
اگر هدر بلند است یا تعداد پینها زیاد است، میتوانید از هدر با ردیفهای تقویتشده استفاده کنید تا مقاومت مکانیکی افزایش یابد.

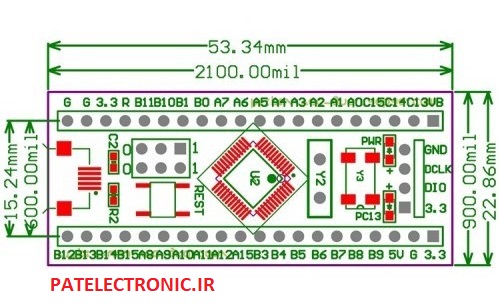

رعایت استاندارد فاصله ۲.۵۴ میلیمتر باعث میشود هدر با اکثر ماژولها و سنسورهای آماده نیز سازگار باشد.
نتیجهگیری
طراحی هدر برای اتصال مستقیم به بردبرد ساده است اما رعایت فاصله پینها، قطر سوراخها و تراز پینها حیاتی است. با رعایت این استانداردها، هدر به راحتی وارد بردبرد میشود و اتصال پایدار و مطمئن برقرار میشود.
نکته نهایی: اگر قصد داری PCB خودت را طراحی کنی، همیشه فاصلهها و قطر سوراخها را با دقت میلیمتری تنظیم کن تا بدون مشکل جا برود و هدر لق نزند.
