سمبل های مقاومت
همه انواع مقاومت ها دارای نمادهای مقاومت خاص خود هستند که هنگام ترسیم شماتیک مدار استفاده می شود. این صفحه استانداردهای مختلفی را که برای نمادهای مقاومت استفاده می شود توضیح می دهد و رایج ترین نمادها را نمایش می دهد.
استانداردهای نمادهای مقاومت
چندین استاندارد وجود دارد که نحوه نمایش انواع مختلف مقاومت را توضیح می دهد. در گذشته، بسیاری از کشورها و حتی صنایع فردی از استانداردهای خود استفاده می کردند که می تواند گیج کننده باشد.
امروزه استاندارد IEC 60617 استاندارد بین المللی این نمادهای الکترونیکی است. با این حال، استانداردهای محلی هنوز هر از گاهی استفاده می شود. به طور کلی، استاندارد ANSI هنوز در ایالات متحده رایج است. چند نمونه از استانداردهایی که نمادهای مقاومت را توصیف می کنند:
- IEC 60617 (International)
- ANSI Y32 / IEEE 315 (US) – old
- DIN 40900 (Germany) – old
- AS 1102 (Australia) – old

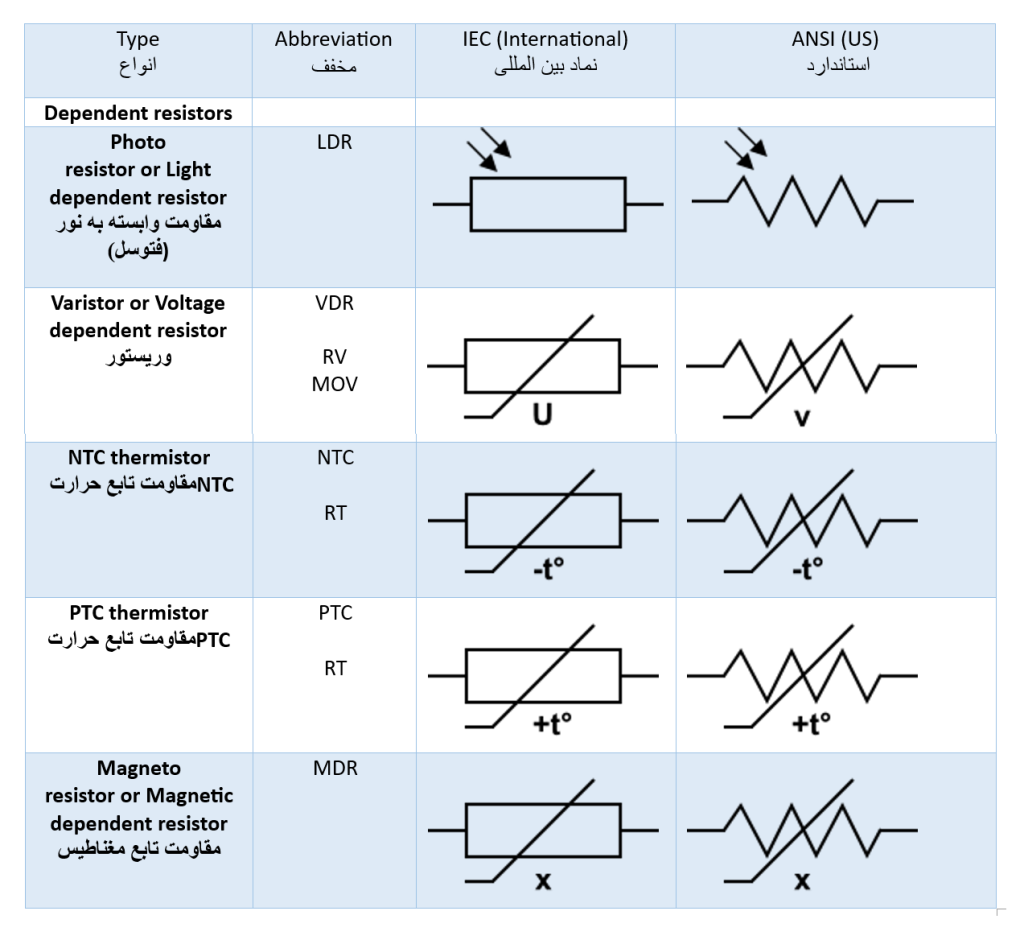

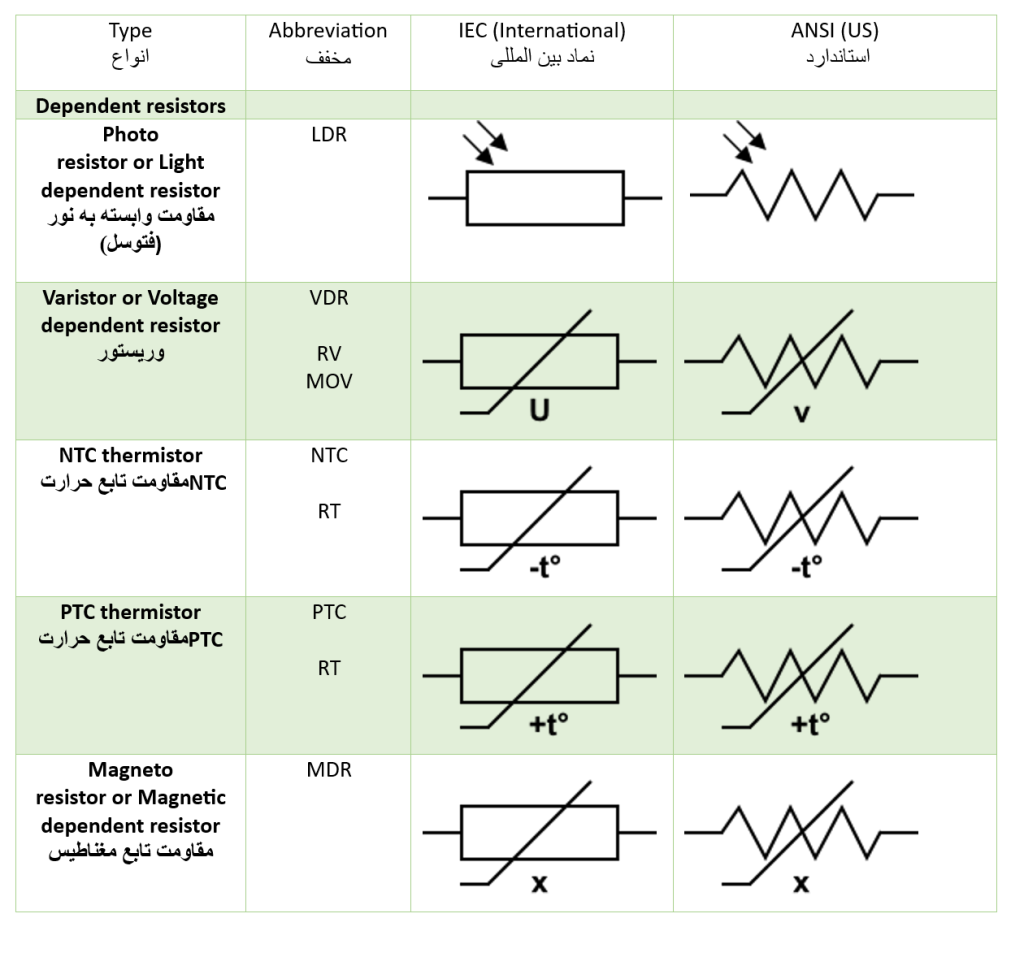

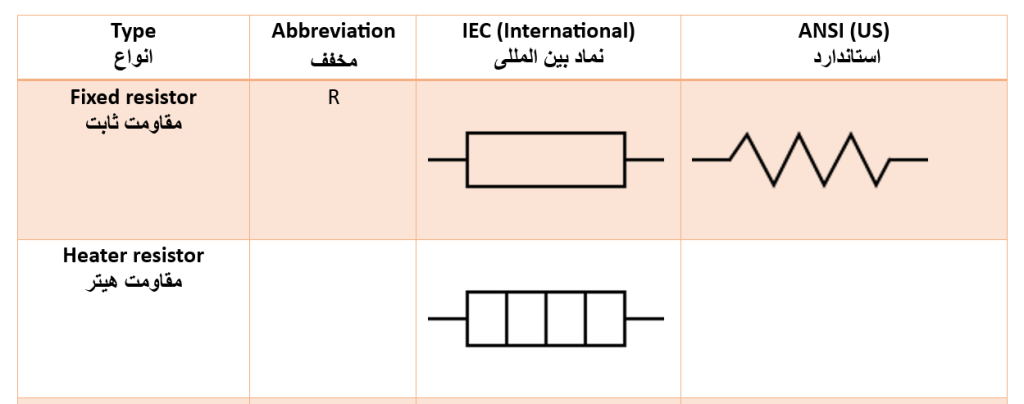

گاهی اوقات نماد یک دستگاه خاص زمانی که در زمینه کاربردی دیگری استفاده می شود متفاوت است. به عنوان مثال، نمادهای متفاوتی در الکترونیک نسبت به مثلاً در معماری و ساخت و ساز استفاده می شود. علاوه بر این، بسیاری از انحرافات محلی از استانداردهای بین المللی وجود دارد. جدول زیر رایج ترین نمادهای مقاومت برای طراحی الکترونیک را نشان می دهد.
