شرکت Bourns ما یک خط جامع از فناوریها و راهحلهای حفاظت مدار ارائه میدهد. در مراکز مهندسی ما در ریورساید، کالیفرنیا و لینکو، تایوان، ما یک مجموعه کامل از فناوریهای حفاظت در برابر ولتاژ بیش از حد و جریان بیش از حد را طراحی میکنیم
بورنز Bourns فناوری و تخصص کاربردی در سطح جهانی ارائه میدهد که نتیجه سالها مهندسی، طراحی و پشتیبانی حفاظت مدار است. شهرت جهانی بورنز Bourns برای دانش گسترده در زمینه کاربردها، محصولات با کیفیت، استراتژیهای نوآورانه حفاظت و طیف گستردهای از فناوریها تضمین میکند که ما میتوانیم راهحل مناسب حفاظت مدار را برای نیازهای شما فراهم کنیم.
مشتریان در بازارها و صنایع مختلف به محافظهای تخلیه گاز (GDT) شرکت Bourns® برای محافظت از انواع تجهیزات الکترونیکی اعتماد کردهاند. فناوری GDT شرکت Bourns® زمان پاسخدهی سریع، ظرفیت خازنی کم، عمر طولانی و قابلیت تحمل جریانهای ضربهای بالا را ارائه میدهد. مهندسان Bourns به نوآوری در فناوری GDT ادامه میدهند و طراحیهای پیشرفتهای مانند سری GDT با فناوری FLAT® را ارائه میدهند.
ویژگیهای محصولات GDT شرکت Bourns®:
• مطابق با استاندارد RoHS*
• دامنه وسیعی از ولتاژها (75 ولت تا 7200 ولت)
• دامنه وسیعی از اندازهها
• طراحیهای فناوری هیبریدی ثبت شده (IsoMOV™، MSP® GDT)
• ولتاژ قوس پایین (در حالت روشن)
• ظرفیت و تلفات درج پایین
• مواد غیر رادیواکتیو
• دستگاهها مطابق با استانداردها و توصیههای ایالات متحده آمریکا و بینالمللی آزمایش شدهاند
• طراحیهای با عملکرد کاری پایین که منجر به عمر طولانی و پایدار میشوند
• فناوری ثبت شده Switch-Grade Fail-Short در برخی مدلها موجود است
مزایای Bourns® GDT:
بیش از 50 سال تجربه در طراحی و تولید دستگاههای GDT
رتبهبندی جریان ضربهای (2 کیلوآمپر تا 100 کیلوآمپر)
ظرفیت خازنی و افت درج پایین
طراحیها بر اساس استانداردهای صنعتی
مشارکت و رهبری در کمیتههای فنی
قابلیتهای دستگاه سفارشی
امکانات آزمایشگاهی برای تأیید طراحی مدارهای مشتری و همچنین قابلیتهای آزمایش برای استانداردهای UL و Telcordia
مزایای همکاری با Bourns برای نیازهای حفاظت مدار GDT شما
• قابلیتهای خاص در فرمدهی سرب و غربالگری ولتاژ
• پشتیبانی فنی طراحی
• Bourns چندین مؤلفه حفاظت مدار را برای پشتیبانی کامل طراحی ارائه میدهد، از جمله تریستورها، دیودها، PPTCهای Multifuse®، CPTCها، محافظهای پرسرعت TBU®، محافظهای تلفنی Telefuse™، MOVها و مغناطیسها.
عملکرد GDT

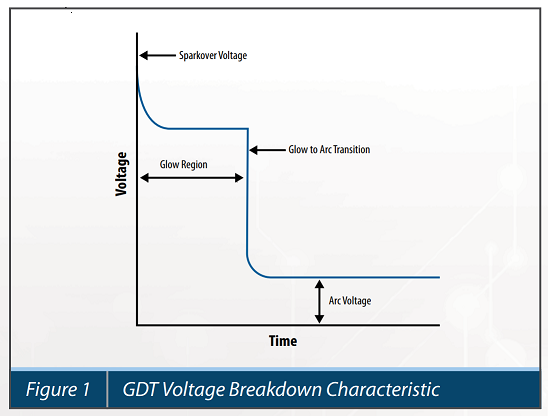

دستگاههای سرج ارستر GDT برای کار بر اساس اصل فیزیکی گاز و تخلیه قوس بسیار مؤثر طراحی شدهاند. اساساً یک سوئیچ وابسته به ولتاژ است که در حالت خاموش با امپدانس بالا باقی میماند تا زمانی که ولتاژ از ولتاژ جرقه قطعه GDTبیشتر شود. در این نقطه، گاز در GDT به طور کامل یونیزه شده و هدایت در کسری از میکروثانیه انجام میشود.
در طول قوس، GDT امپدانس پایین یک دستگاه کراوبار را نشان میدهد که منجر به ولتاژ حالت روشن (ولتاژ قوس) بسیار پایین میشود. اثر کراوبار GDT به طور مؤثر ولتاژ بیش از حد را به سطح پایینی محدود کرده و جریان همراه را از اجزای پایین دستی و مدارها منحرف میکند.
هنگامی که رویداد ولتاژ بیش از حد فروکش میکند و ولتاژ سیستم به سطح عادی بازمیگردد، GDT به حالت امپدانس بالا (خاموش) خود بازنشانی میشود
محافظ هیبریدی IsoMOV™ کاملاً یکپارچه
Bourns یک سری کامل از محافظهای هیبریدی IsoMOV™ را ارائه میدهد که با ساختار ایزولاسیون MOV و GDT طراحی شدهاند. در این پیکربندی، GDT جریانهای نشتی از طریق MOV را که در غیر این صورت منجر به خرابی زودرس دستگاه MOV میشود، مسدود میکند، در حالی که MOV از جریان همراه (پس از یک سرج) که ممکن است به GDT آسیب برساند، جلوگیری میکند.
دستگاههای Fail-Short درجه سوئیچ
Bourns مکانیزم Fail-Short درجه سوئیچ را در برخی از GDTهای خود ارائه میدهد.
- تماسهای Fail-Short، رساناهای الکتریکی درجه سوئیچ با فنر هستند که هیچ رسانه عایق سوزاندن یا گلولههای لحیم تحت فشار ندارند.
- مکانیزم Fail-Short با یک عمل شکست فعال میشود، که از یخزدگی مکانیزم Fail-Short توسط بقایای لحیم و خرابیهای دمایی روزانه جلوگیری میکند.
- اتصال حرارتی برتر بین دستگاه Fail-Short درجه سوئیچ و اجزای سرکوبکننده، فعالسازی سریع Fail-Short را در GDTهای دارای تهویه و بدون تهویه فراهم میکند، با یکی از کمترین مقاومتهای تماس در صنعت.
- در مدلهای 2026، 2036 و سری 2026 MSP® GDT موجود است1.
انواع GDT

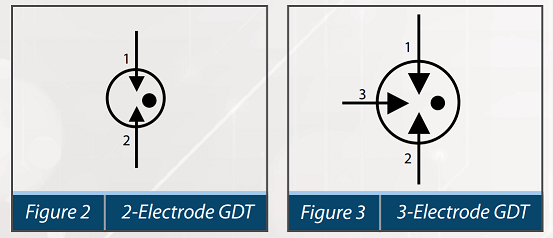

Bourns انواع مختلفی از دستگاههای GDT دو الکترودی و سه الکترودی را ارائه میدهد (شکلهای 2 و 3). دستگاههای دو الکترودی معمولاً برای حفاظت خط به زمین یا خط به خط (1 به 2) استفاده میشوند. در یک دستگاه واحد، یک GDT سه الکترودی میتواند حفاظت از خط به خط (1-2) و همچنین خط به زمین (1 به 3، 2 به 3) را فراهم کند.
GDTهای استاندارد (75 تا 600 ولت) در هر دو نوع دستگاه دو الکترودی و سه الکترودی ارائه میشوند. GDTهای ولتاژ بالا (800 تا 7200 ولت) عمدتاً در دستگاههای دو الکترودی و برخی بستههای سه الکترودی خاص ارائه میشوند. علاوه بر این، GDTهای تخصصی در نسخههای جریان بالا، سریع عملکننده، هیبرید و فناوری FLAT® ارائه میشوند که به مشتری امکان میدهد نیازهای حفاظتی گستردهتری را برآورده کند.
کیفیت سیستمها GDTهای Bourns®* در تأسیسات دارای گواهینامههای ISO 9001، ISO 14001 و IATF 16949 تولید میشوند.
Bourns ® GDTها به طور 100% در تولید تست میشوند تا از تطابق با پارامترهای مهم محصول اطمینان حاصل شود. علاوه بر این، GDTها به صورت دورهای تحت آزمایشهای مداوم قابلیت اطمینان و بازتأیید قرار میگیرند که توسط الزامات سیستم کیفیت ما تعیین شده است.
شرایط عملکرد و ذخیرهسازی دستگاههای GDT شرکت Bourns® با شرایط عمومی عملکرد و ذخیرهسازی که در ITU K.12 (-40 ˚C تا +85 ˚C) مشخص شدهاند، مطابقت دارند، مگر اینکه در برگه دادههای سری محصول بهطور دیگری ذکر شده باشد.
برخی از سریهای GDT با دامنه دمایی گسترده و تأییدیه AEC-Q200 برای محیطها و نیازهای سختتر ارائه میشوند.1
طراحی بر اساس عملکرد طراحی دستگاههای GDT شرکت Bourns® بر اساس استاندارد ITU-T K.12 و همچنین ملاحظات کلیدی استانداردهای RUS-PE80/IEEE C62.31، GR-1361، GR-974، GR-1089، ITU-T K.20/21، IEC61643-311 (EN61643-311) و DIN VDE 0845 بخش 2 انجام شده است.
لیست UL GDTهای Bourns® به یکی از استانداردهای زیر شناخته شدهاند:
UL 497B1
UL 14492 اطلاعات مربوط به سری محصولات خاص را میتوان در فایلهای شناسایی UL زیر یافت:
E153537
E3131683
مواد تنظیمشده GDTهای Bourns® با نشانگر “LF” مطابق با دستورالعمل RoHS 2015/863، 31 مارس 2015 و ضمیمه آن هستند. طبق تعریف، GDTهای Bourns® و گزینه Fail-Short درجه سوئیچ با پسوند “LF” زیر مقادیر غلظت حداکثر
(بدون استفاده از معافیتها) برای موارد زیر هستند:
سرب
کادمیوم
کروم شش ظرفیتی
جیوه و ترکیبات جیوه
PBBs و PBDEs4

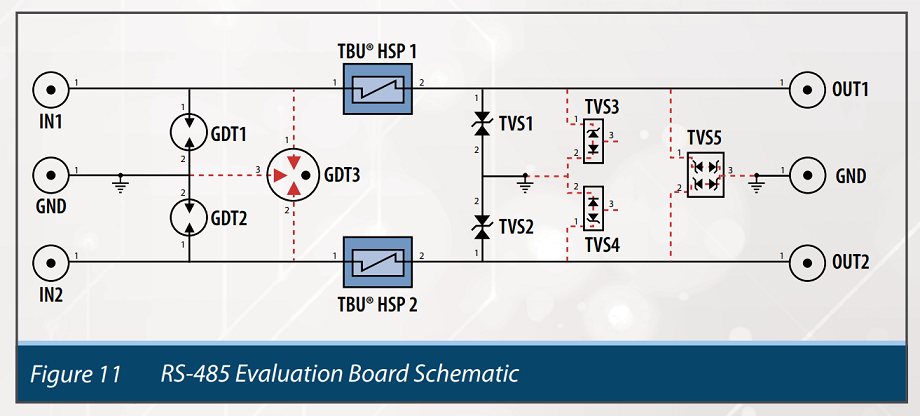

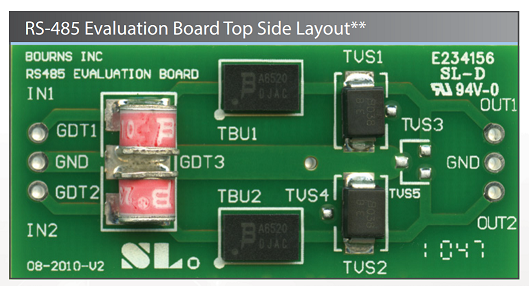

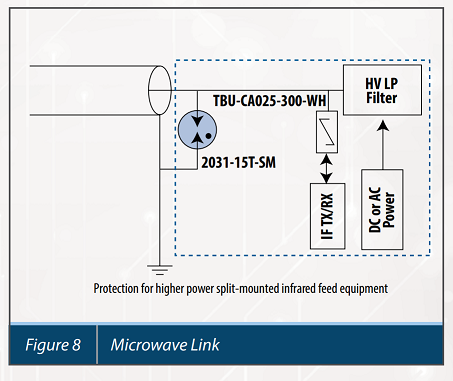

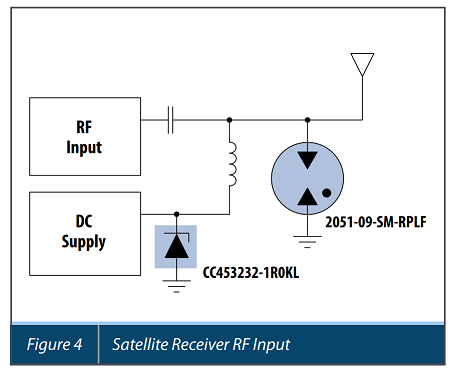

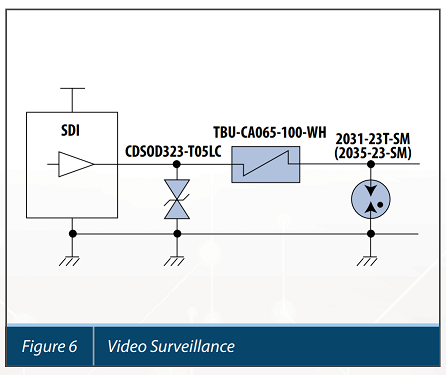

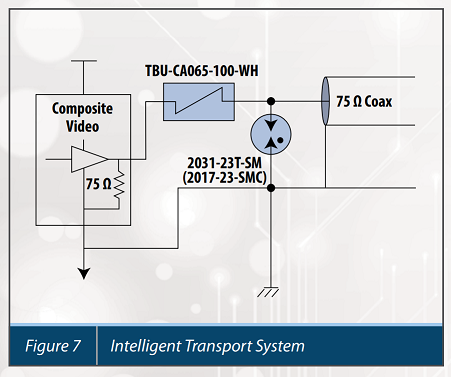

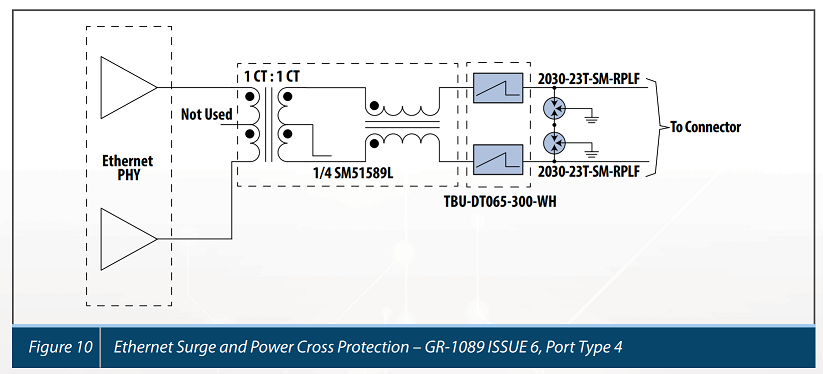

GDTها در بردهای ارزیابی این برد ارزیابی به عنوان یک ابزار برای ارزیابی حفاظت مدار در پورتهای سریال RS-485 با استفاده از دو محافظ سرعت بالا (HSP) Bourns® TBU®، دو GDT سریع و دو دیود TVS برای مطابقت با استانداردهای صنعتی مورد نیاز در رابطهای پورت RS-485 عمل میکند. راهحل پیشنهادی Bourns® TBU® HSP با یک GDT با ظرفیت پایین، ویژگیهای عملکرد سرعت بالا را نسبت به فناوریهای رقابتی بهبود میبخشد که میتواند به مهندس طراحی کمک کند تا سطح حفاظت از نوسانات و گذراها را در پورتهای RS-485 افزایش دهد و کل راهحل حفاظت مدار را در یک ناحیه PCB کوچکتر قرار دهد. Bourns یک برد ارزیابی RS-485 (با اندازه 45 میلیمتر x 21 میلیمتر x 1.2 میلیمتر) توسعه داده است که با استفاده از PCB FR4 با روکش نیکل طلا در طرفین بالا و پایین ساخته شده است.
