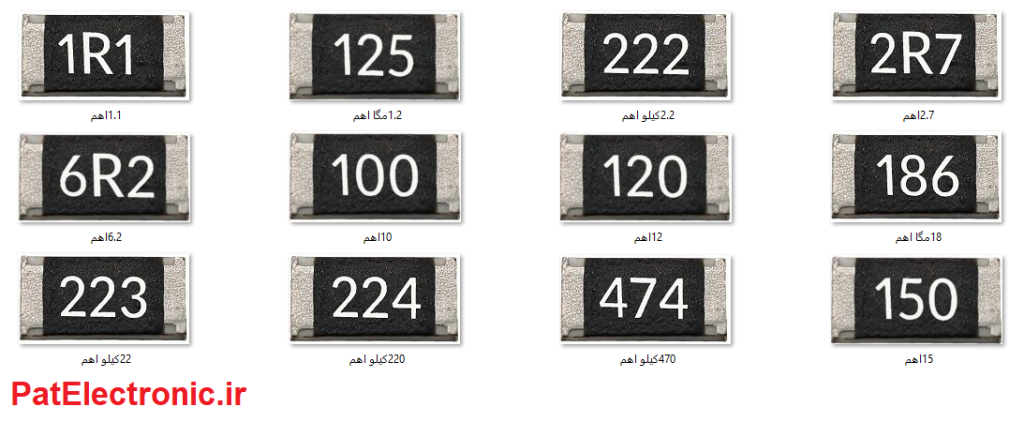

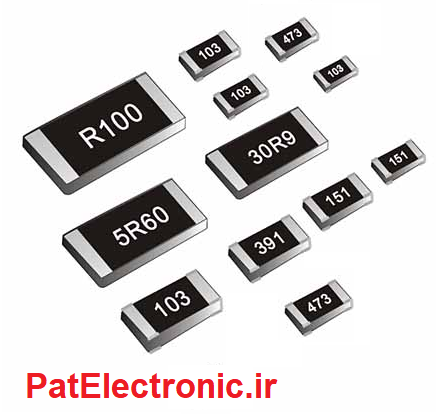

در خواندن مقدار مقاومت SMDبا تلرانس 5%درصد روی قطعه عددی نوشته شده که سه رقم میباشد. دو رقم را نوشته به ازای رقم سوم صفرمینویسیم مقدار حاصل بر حسب اهم میباشد. و اگر عدد حاصل را به 1000تقسیم کنیم مقدار بر حسب کیلو اهم بدست میاد.
| کد روی قطعه SMD | معادل رقم سوم صفر قرار میدهیم | توضیحات(با تقسیم بر 1000 عدد حاصل بر حسب کیلو اهم میباشد.) |
|---|---|---|
| 471 | 470 | چون عدد حاصل زیر 1000میباشد نیازی به تبدیل واحد نیست مقدار همان 470 اهم میباشد. |
| 331 | 330 | 330اهم |
| 101 | 100 | 100اهم |
| 222 | 2200 | 2.2کیلو اهم |
| 472 | 4700 | 4.7 کیلو اهم |
| 102 | 1000 | 1 کیلو اهم |
| 103 | 10000 | 10 کیلو اهم |
| 474 | 470000 | 470 کیلو اهم |
مثال : مقدار عدد روی یک مقاومتی SMD 220 نوشته شده نحوه محاسبه بدین شرح میباشد.
چون رقم سوم صفر است و ارزش ان بی اثر است و نوشته نمی شود و مقدار مقاومت همان مقدارهست که بصورت دورقم نوشته شده که در مثال ما 22 اهم است .
| کد روی قطعه SMD | معادل رقم سوم صفر قرار میدهیم | |
| 100 | رقم سوم چون صفر میباشد در محاسبات بی تاثیر هست | مقدار مقاومت 10 اهم میباشد. |
| 220 | رقم سوم چون صفر میباشد در محاسبات بی تاثیر هست | مقدار مقاومت 22 اهم میباشد. |
| 330 | رقم سوم چون صفر میباشد در محاسبات بی تاثیر هست | مقدار مقاومت 33 اهم میباشد. |
| 560 | رقم سوم چون صفر میباشد در محاسبات بی تاثیر هست | مقدار مقاومت 56 اهم میباشد. |
برای مقادیر کسر در مقاومت های SMD سه رقمی “R” به جای نقطه اضافه می شوند.
| کد روی قطعه SMD | Rتبدیل به ممیز میشه |
| 2R7 | 2.7اهم |
| 5R6 | 5.6اهم |
در مقاومت های کم ارزش که به عنوان شنت استفاده میشوند . خواندن مقادیر مقاومت ها بدین شرح است
| R22 | 0.22اهم |
| R47 | 0.47اهم |
تمامی موارد توضیح داده شده فقط برای مقاومت های سه رقمی صحیح میباشد.

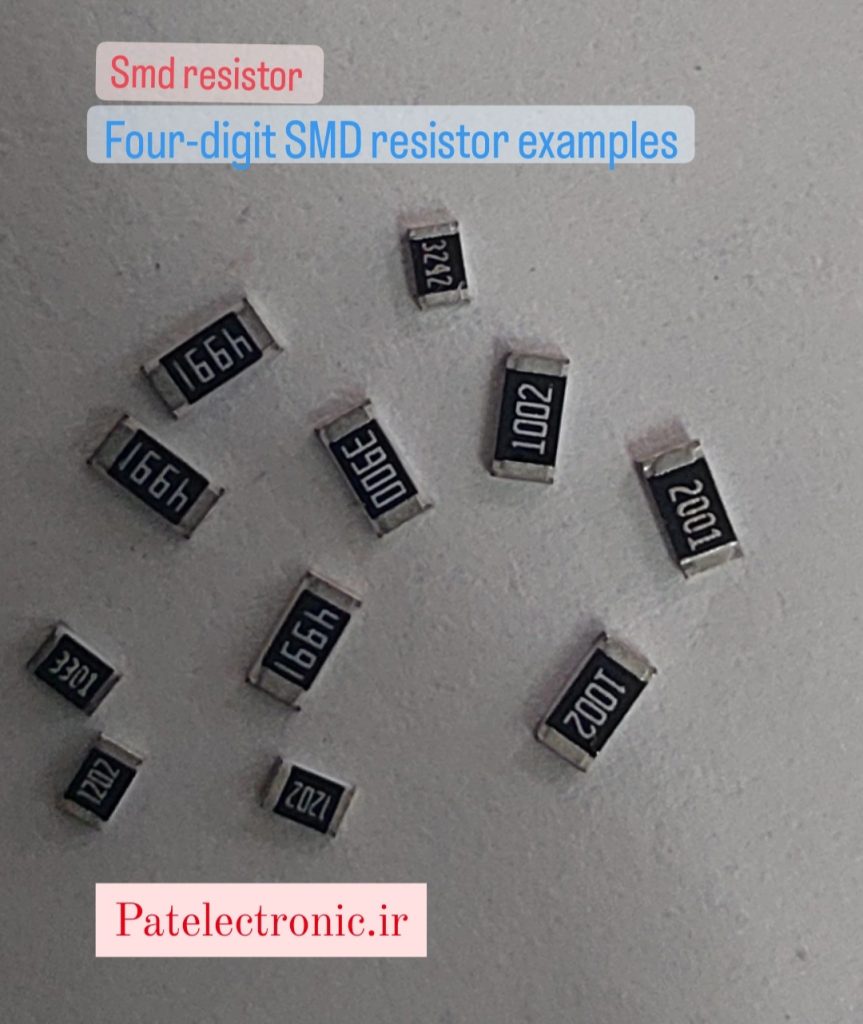

کدهای مقاومت 4 رقمی SMD
در مقاومت هایی که روی انها 4 رقم نوشته شده اند . این مقاومت ها تلرانس یک درصد دارند و محاسبه مقدار بدین صورت هست که 3 رقم اول را نوشته به ازای رقم چهارم صفر میگذاریم . . اگر رقم چهارم “0” باشد، اولین مقادیر عددی معتبر هستند.
به عنوان مثال: 1001 بر روی مقاومت SMD نوشته شده است، اخرین رقم یک است، ما ان را به صفر تبدیل می کنیم،
1000اهم که اگر بر هزار تقسیم کنیم به واحد کیلو اهم میبریم و مقدار مقاومت مورد نظر ما یک کیلو میباشد.
| کد روی قطعه SMD | به ازای رقم چهارم صفر میگذاریم | با تقسیم بر 1000عدد حاصل بر واحد کیلو اهم بدست می اید. |
| 1001 | 1000 | 1K |
| 3201 | 3200 | 3.2K |
| 3321 | 3320 | 3.32K |
| 4701 | 4700 | 4.7K |
| 5601 | 5601 | 5.6K |
| 1002 | 10000 | 10K |
| 7501 | 7500 | 7.5K |
| 6201 | 6201 | 6.2K |
