معرفی انواع پکیجهای الکترونیکی (دیود، ترانزیستور، MOSFET، SCR، TRIAC و پل دیود)
پکیجهای الکترونیکی مشخصکننده شکل فیزیکی، اندازه و نحوه نصب قطعات نیمههادی مانند دیودها، ترانزیستورها، ماسفتها و پلهای دیود هستند. انتخاب صحیح پکیج تأثیر بسزایی در عملکرد، ابعاد، قابلیت نصب خودکار و تبادل حرارتی دارد.

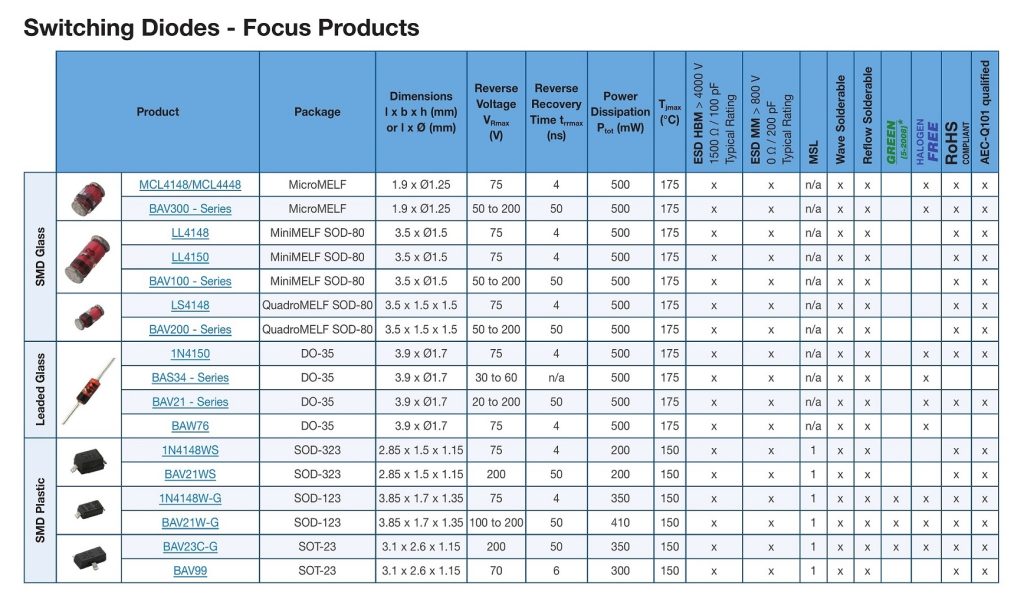

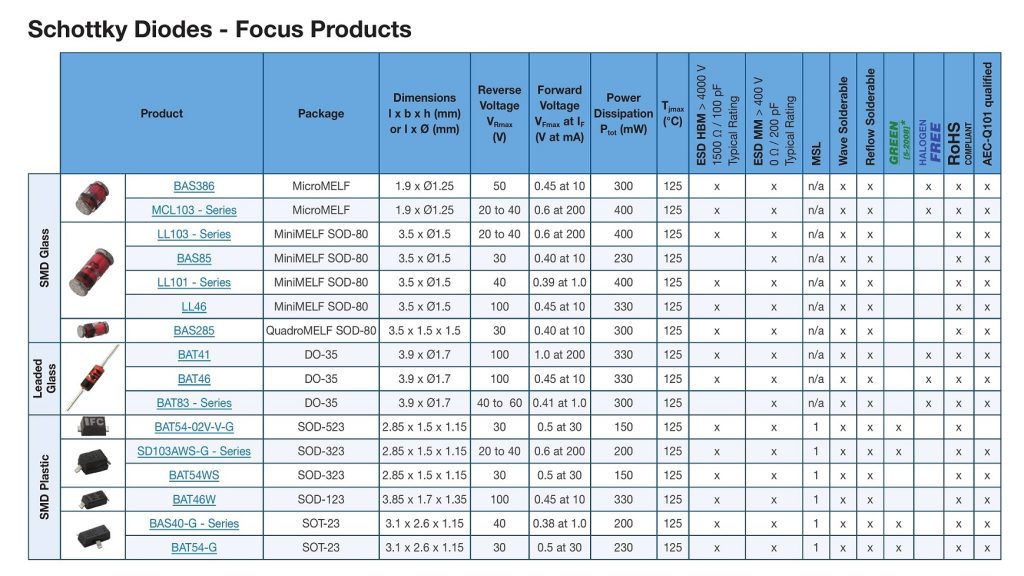

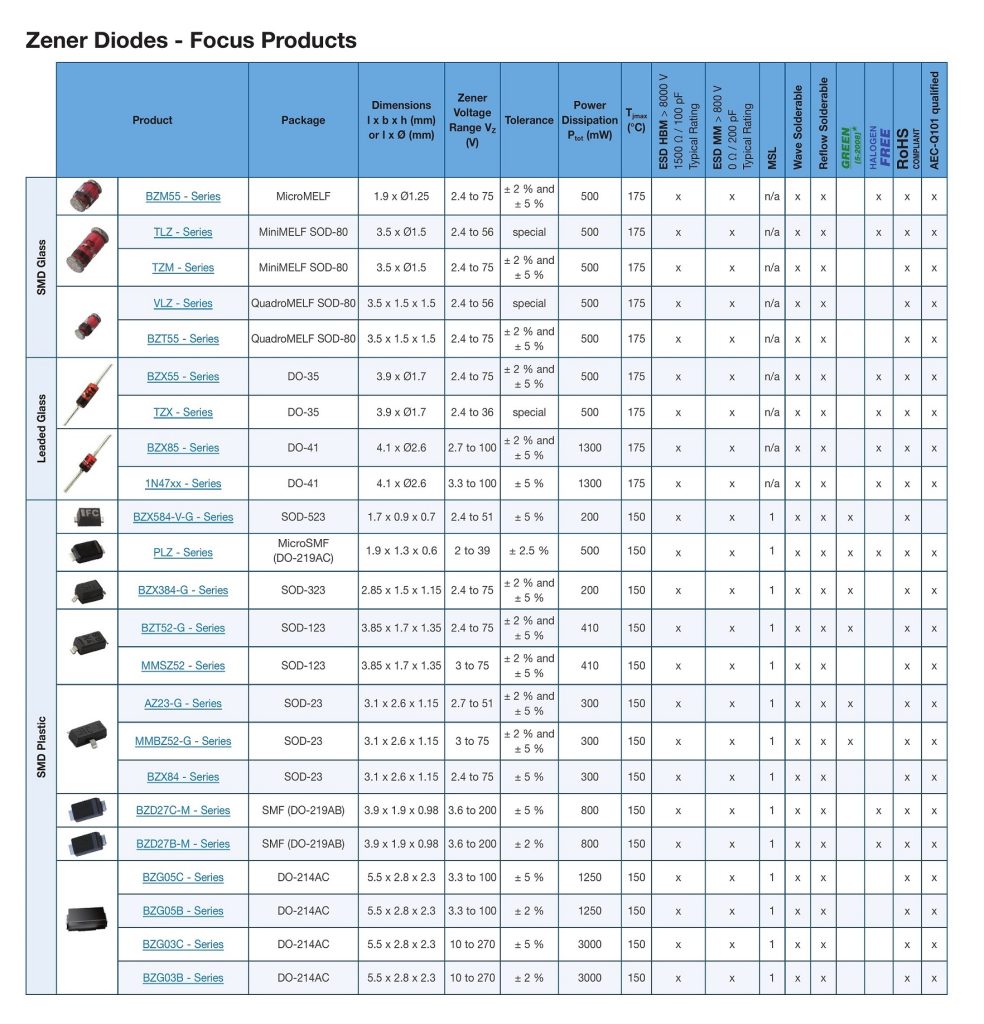

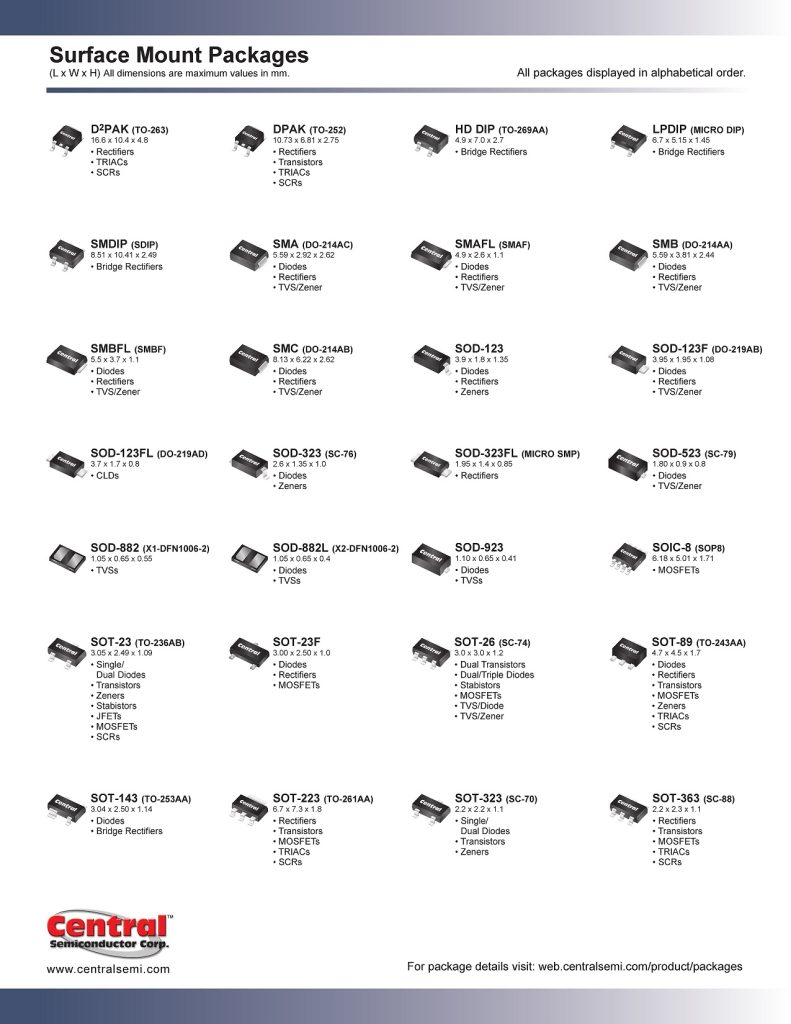

۱. پکیجهای SMD دیودها و قطعات مشابه
| پکیج | ابعاد تقریبی (mm) | کاربرد | توضیحات |
| SOD-523 / 323 / 123 | 0.8~1.7 | دیودهای کوچک | مناسب برای بردهای فشرده |
| MiniMELF / SOD-80 | 2.2 × 1.25 | دیودهای زنر، سیگنال | پکیج استوانهای برای SMD |
| MicroMELF / QuadroMELF | کوچکتر از MiniMELF | دیودهای دقیق | نیاز به لحیمکاری دقیق |
| SMF (DO-219AB) | 2.5 × 1.5 | TVS / شاتکی | نصب سطحی، حفاظت ولتاژ |
| SMA / SMB / SMC (DO-214) | 4.5~7.1 | دیود قدرت / TVS | مقاومت بالا، خنککاری بهتر |
| SMAFL / SMBFL | Flat Lead | دیود محافظ | ارتفاع کمتر |
| SOD-123FL / 323FL / SOD-923 | فوق فشرده | TVS، زنر | برای مدارهای مینیاتوری |
| MicroSMF (DO-219AC) | 1.6 × 0.8 | TVS | مناسب مدارهای موبایل و IoT |
| SOT-23 / SOT-323 / SOT-363 | 3 پایه به بالا | دیود، ترانزیستور | پرکاربرد در مدارات مجتمع |
| SOT-223 / DPAK (TO-252) / D2PAK (TO-263) | بزرگتر | ماسفت / دیود قدرت | قابلیت انتقال حرارت بالا |

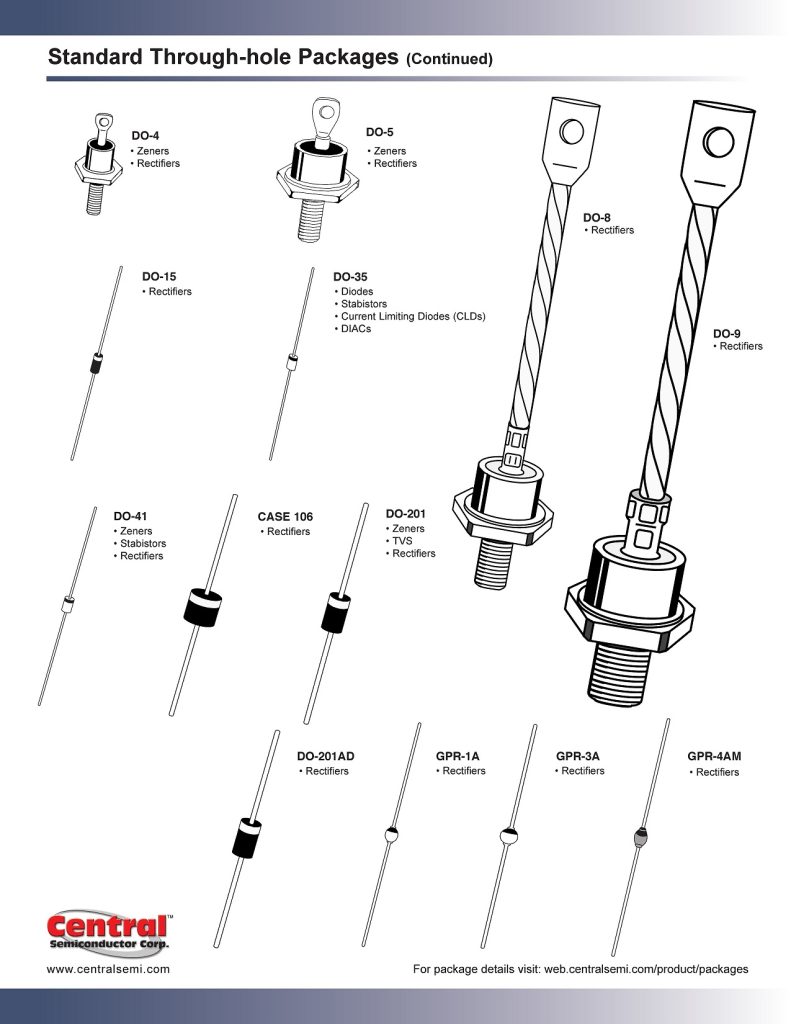

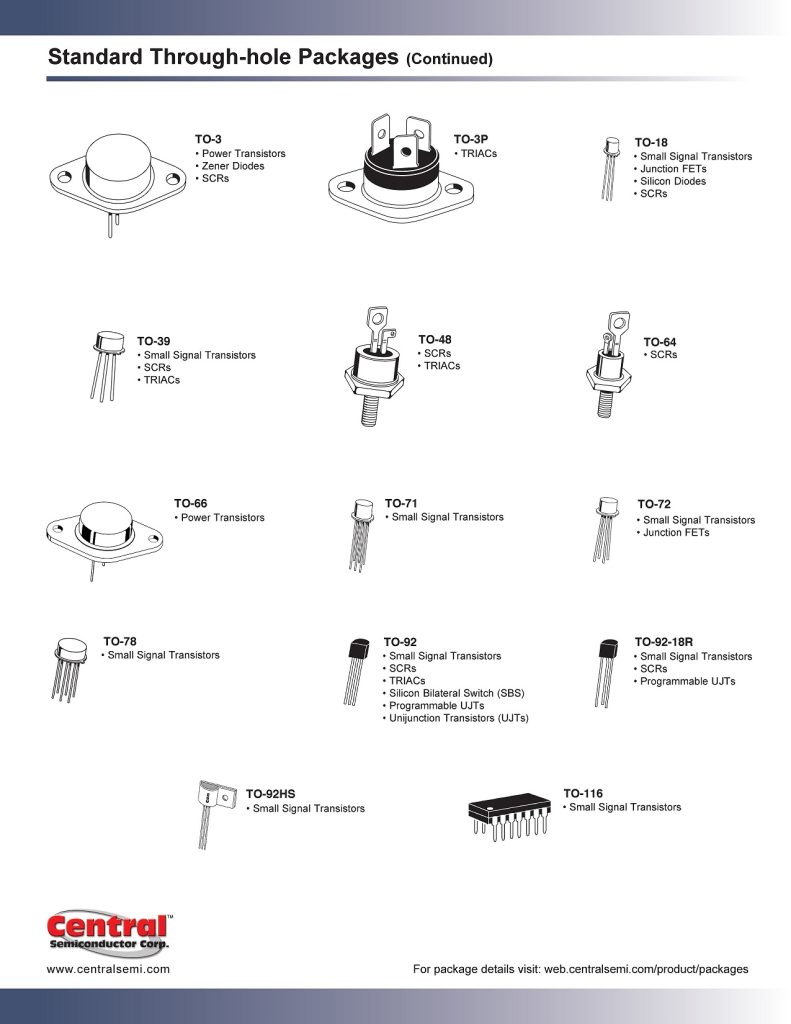

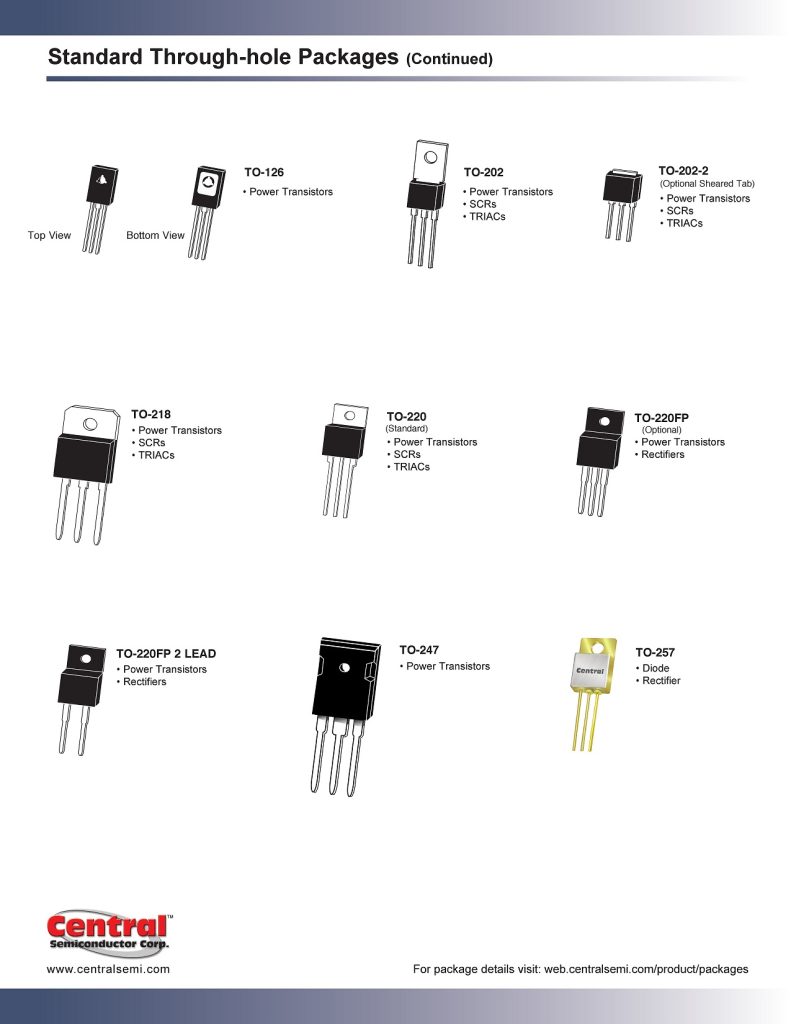

۲. پکیجهای DIP و THT سوراخکارتز
| پکیج | نوع نصب | مثالها | توضیحات |
| DO-35 / DO-41 | سیمی (Lead) | 1N4148 / 1N4007 | بسیار رایج در کاربردهای عمومی |
| TO-92 / TO-92HS | عمودی، 3 پایه | ترانزیستورهای کوچک | برای مدارات ترانزیستوری کمقدرت |
| TO-126 / TO-220 / TO-3P / TO-247 | ترانزیستور قدرت | TIP122, IRF540 | نصب روی هیتسینک |
| HD-DIP / SMDIP / LPDIP | برای پل دیودها | MB6S, KBU | نصب THT یا SMD با پاور بالا |
| CASE A/B/CM/DM/FPW | پل دیود | GBPC5010 | برای توانهای بالا در رکتیفایرها |

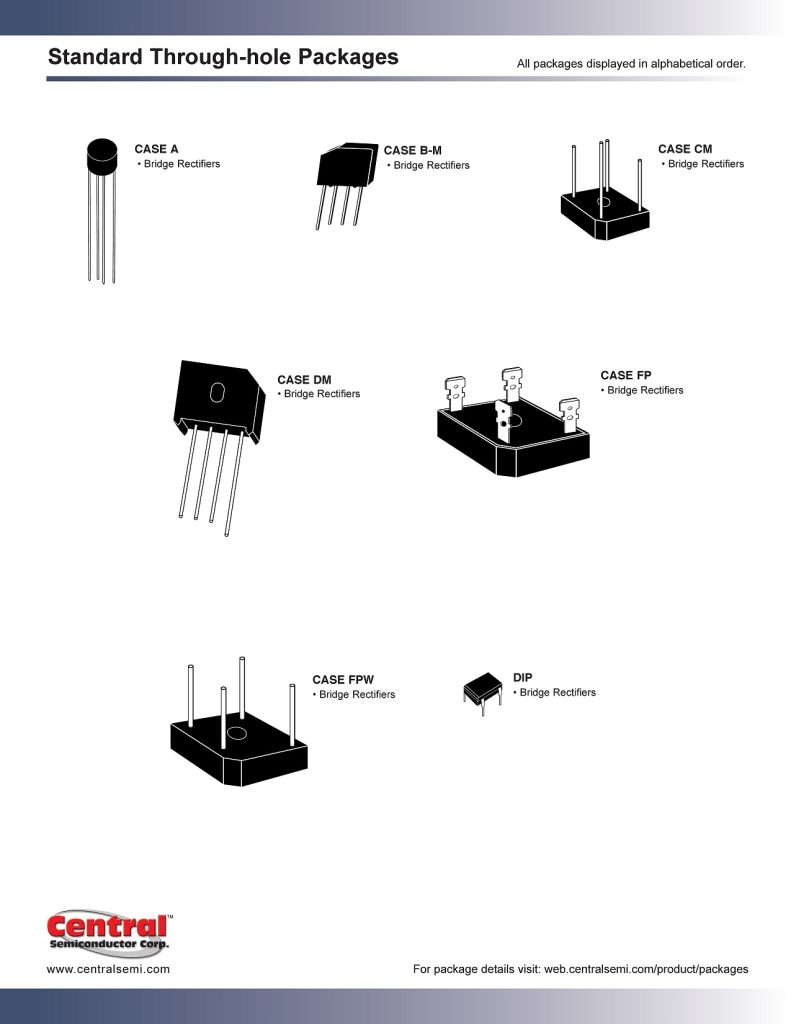

۳. پکیجهای مخصوص پل دیود (Bridge Rectifier)
| نام پکیج | ابعاد تقریبی | نصب | ویژگی |
| MB6S, MB10S (SMDIP) | کوچک | SMD | مناسب منابع تغذیه سوئیچینگ |
| W10, KBU, KBPC, GBPC | بزرگ | THT | استفاده در مدارهای AC/DC صنعتی |
| Case CM, DM, FP, FPW | فلزی یا پلاستیکی | THT یا پیچدار | مناسب جریانهای بالا (تا 50A) |

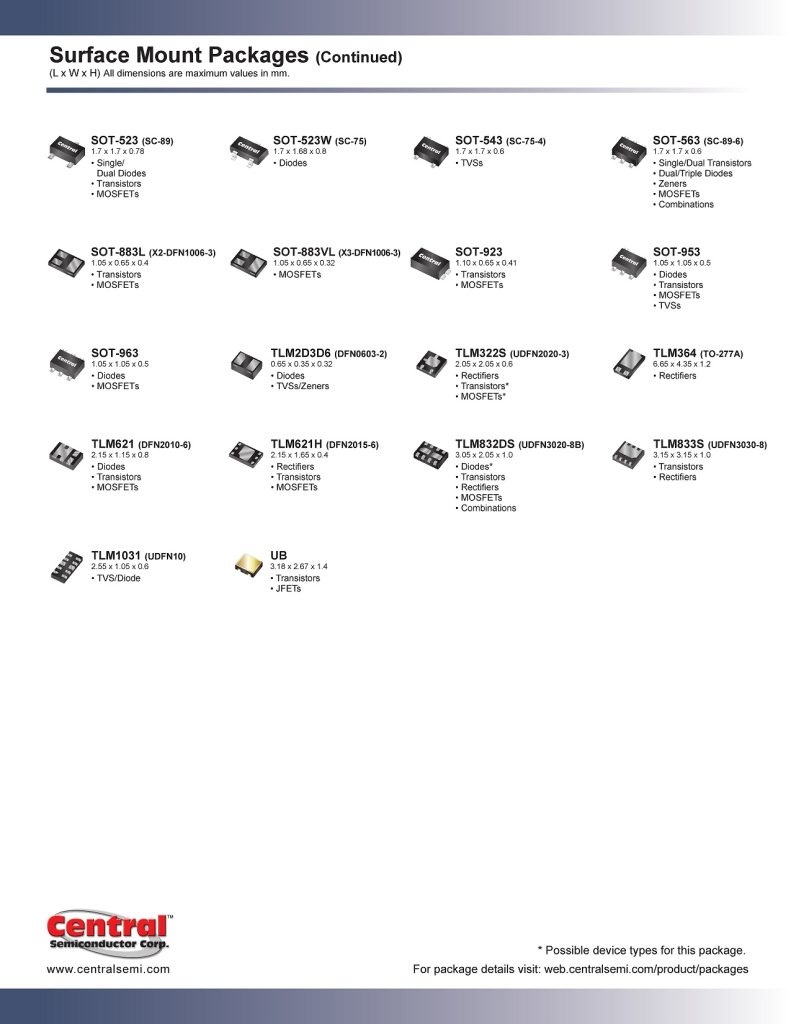

۴. پکیجهای خاص و حرفهای
| پکیج | نوع قطعه | ویژگی | ابعاد یا استاندارد |
| TLM621 / TLM1031 / TLM322S / TLM832DS | MOSFET / TVS | بسیار کوچک | DFN/UDFN |
| SOT-883L / SOT-563 / SOT-923 | ترکیبی | Dual / Triple | برای تلفن همراه، ابزار دقیق |
| SOT-89 / SOT-23F / SOT-26 | دیود / MOSFET | با توان متوسط | خنککاری نسبی دارد |
| SOP-8 (SAC-8) | IC / MOSFET | 8 پایه | برای مدارهای مجتمع کوچک |
نکات انتخاب پکیج
- ابعاد و فضای برد: پکیجهای SMD برای فشردهسازی برد ایدهآل هستند.
- توان و انتقال حرارت: از پکیجهایی مثل TO-220، SMC و D2PAK در توانهای بالا استفاده شود.
- نصب دستی یا خودکار: THT برای نمونهسازی مناسب، درحالیکه SMD مناسب تولید انبوه است.
- کاربرد حفاظتی: TVS، زنر و شاتکی معمولاً در پکیجهایی مثل SMB، SMF و SOD-123 استفاده میشوند.
