خازن یک قطعه پسیو هست،عملکرد آن ذخیره بارالکتریکی میباشد، خازن از دو صفحه فلزی موازی تشکیل شده است که مواد بین دو فلزراعایق میگویند خازن ها را نیز بر اساس نوع ماده دی الکتریک بین دو صفحه فلزی را طبقه بندی می کنند ،توانایی خازن رادر ذخیره بار الکتریکی را ظرفیت خازن میگویند . واحد اندازه گیری خازن فاراد Faradمیباشد یک فاراد واحد خیلی بزرگی هست که در الکترونیک از واحد های کوچکتر ان مانند پیکوفاراد (picofarads)و میکرو فاراد (microfarads) و نانو فاراد nanofarads))استفاده میکنیم . البته خازن هایی داریم که به آنها ابر خازن یا سوپر خازن نیز میگویند این نوع خازن ها در واحد های چند میلی فاراد تا چند فاراد تولید میشوند اما ولتاژ کاری اکثرآنها از 5.5ولت بیشتر نیست .
خازن های الکترولیتی و تانتالم اغلب دارای ظرفیت (در uF) و ولتاژ (حداکثر ولتاژ مجازV) چاپ شده بر روی انها به صورت قابل خواندن هستند.اما برای خازن های پلی استر و یا سرامیکی و MKPبیشتر از کد گذاری جهت درج مقدار خازن استفاده میشود .
نکته اول : قبل از تبدیل واحد در خازن همه آنها در واحد پیکوفاراد بیان میشود .
مثلا خازن 1میکرو فاراد در واقع یک میلیون پیکو میباشد . برای اینکه گفتن و نوشتن ما آسان شود از تبدیل واحد ها کمک میگیریم .در ضمن نمیشه که بری مغازه فروش قطعات الکترونیکی بهش بگی من خازن یک میلیون پیکو میخوام فروشنده میدونه که این خازن ساده نشده و اگر یک میلیون پیکو فاراد را ساده سازی روش صورت بگیره مقدار نهایی ما یک میکرو فاراد میباشد.
بروی خازن یک عدد سه رقمی به همراه یک حرف انگلیسی شامل جدول شماره 1که بیان گر تلرانس قطعه میباشد وجود دارد .

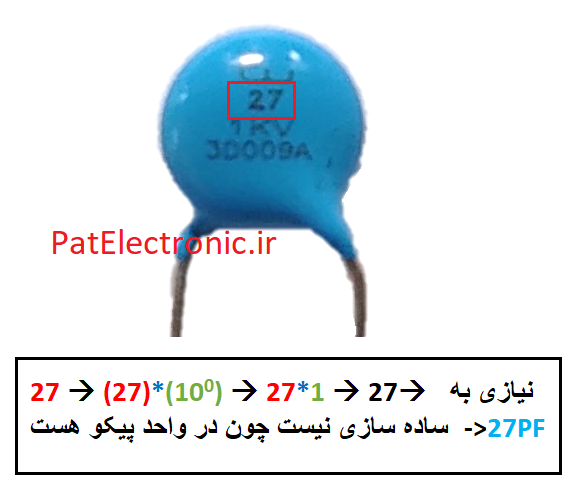

روش خواندن مقدار خازن بدین صورت هست دو عدد اول را در ده به توان عدد سوم ضرب می کنیم که واحد را بر حسب پیکوفاراد به دست می آید و بعد نسبت به بزرگی عدد اگر قابل ساده سازی بود انجام میدهیم در غیر اینصورت ظرفیت بصورت همون عدد روی خازن نوشته میشود .
خلاصه بریم چند تا مثال براتون حل کنم .

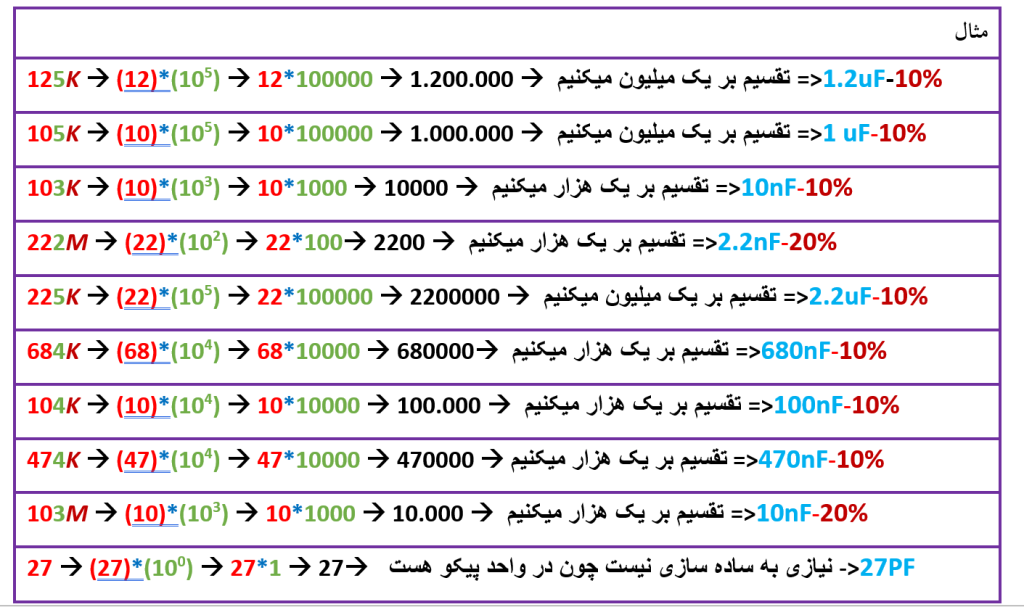

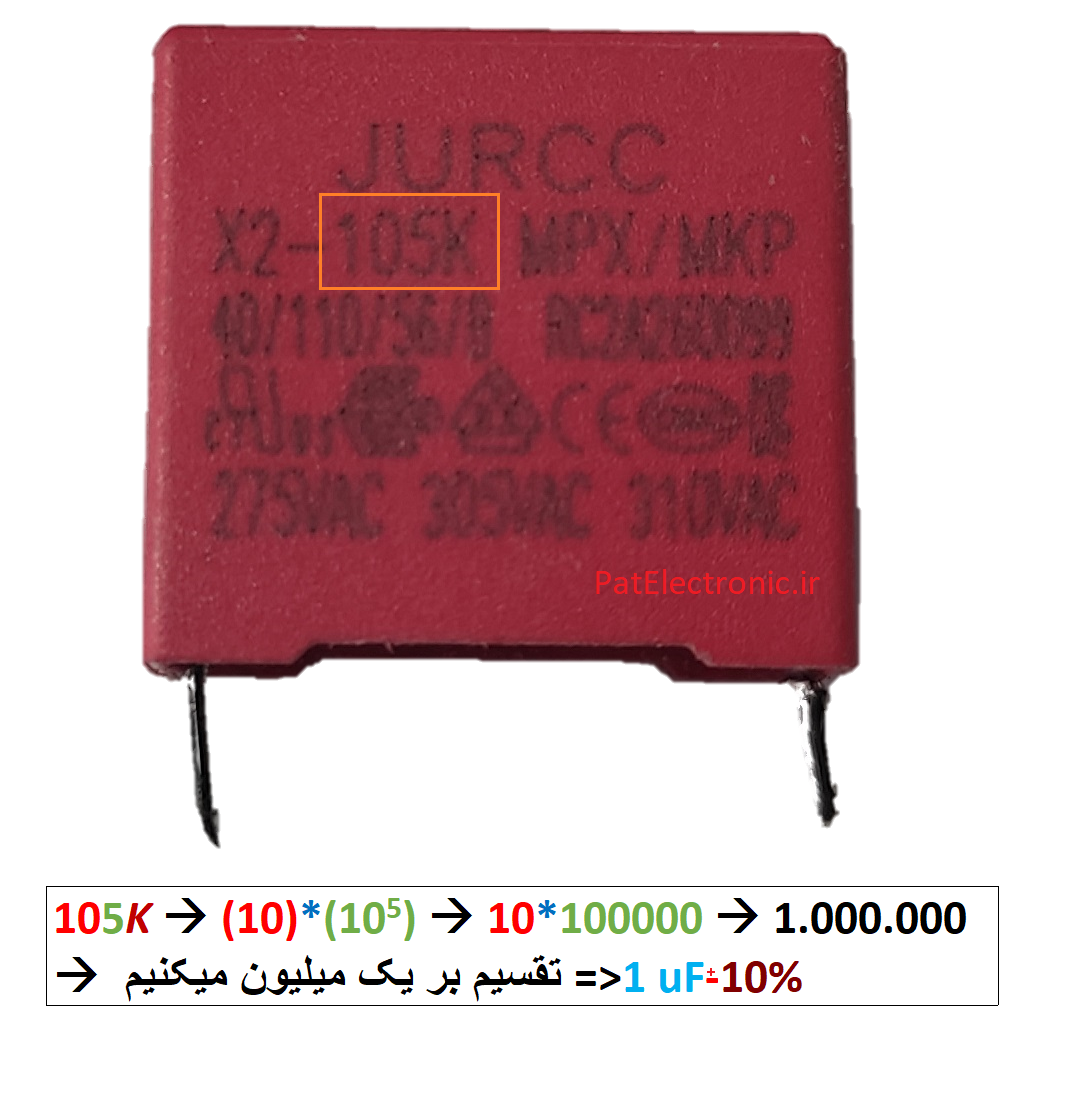

مثال یکم : خازن به مشخصات روی بدنه 105نوشته شده مقدار آن چقدر میباشد؟

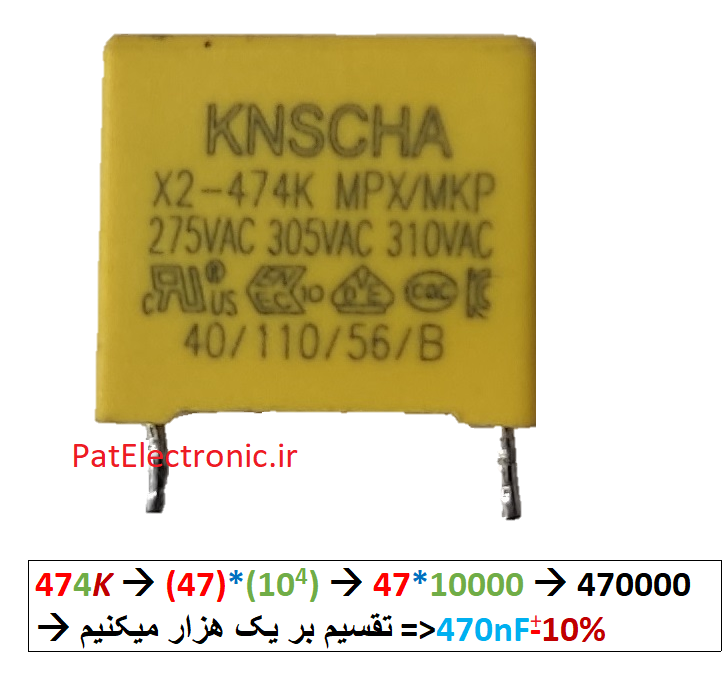

اول دو رقم را با رنگ قرمز مشخص کردم مینویسیم بعد دورقم قبلی را در ده به توان رقم سوم میرسانیم که با رنگ سبز مشخص کردم عدد بدست آمده بر واحد پیکو فاراد است جهت ساده سازی آن را به یک میلیون تقسیم میکنیم و عدد بدست امده که در این مثال که عدد یک میباشد بر واحد میکرو فاراد میباشد.

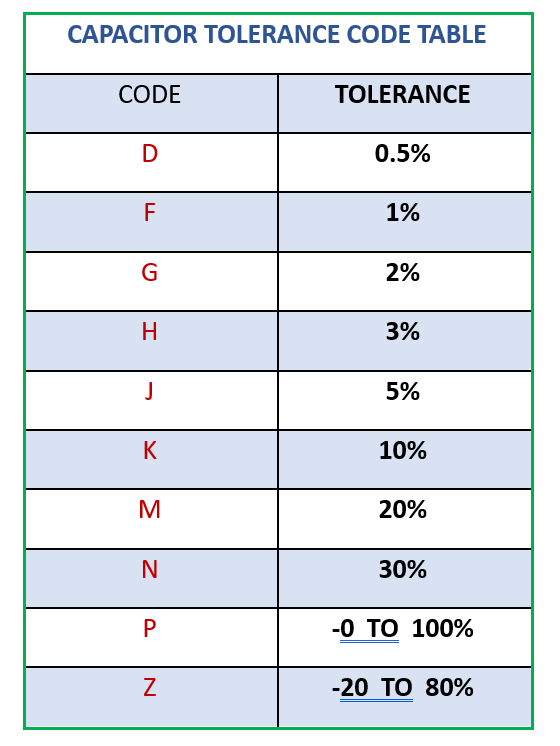

جدول تلرانس

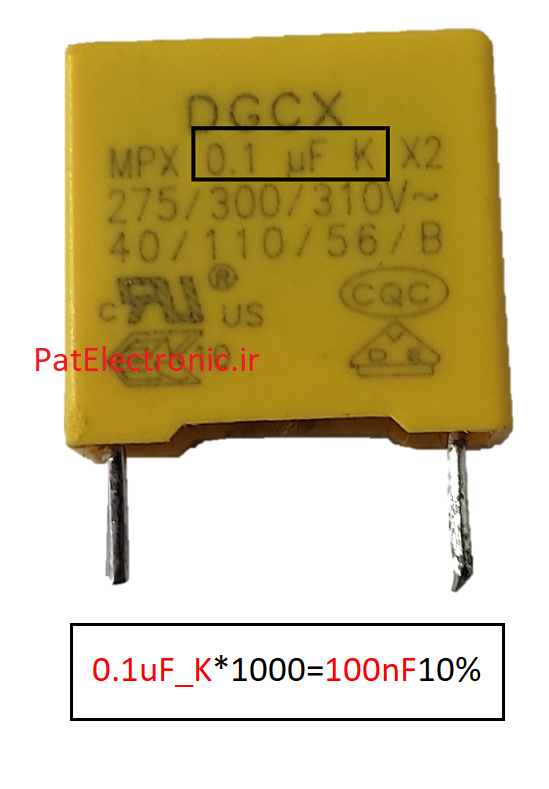

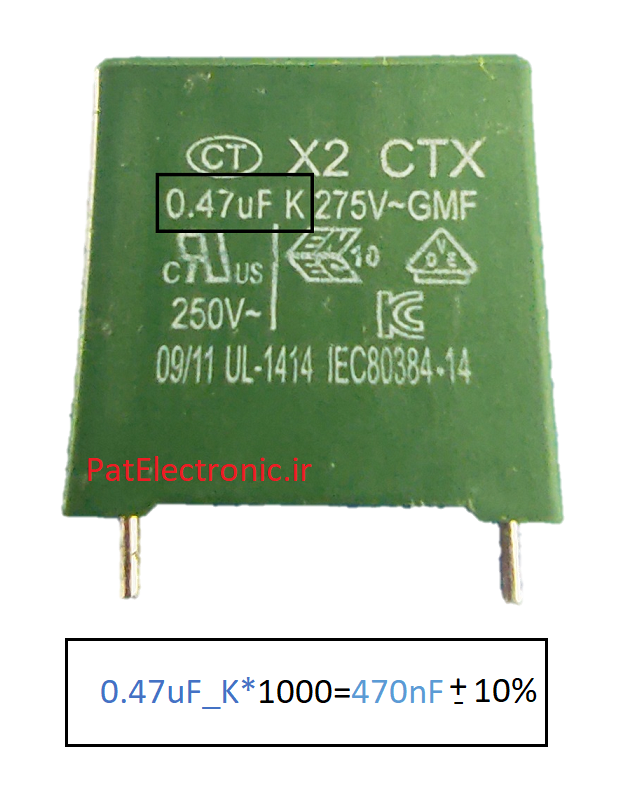

تو بعضی از خازن ها نیز بجای کد مقدار را بصورت اعشار در واحد میکرو فاراد مینویسند
برای تبدیل عدد از واحد بزرگ به کوچک آن را به واحد مورد نظر ضرب میکنیم یه مثال بزنم مثلا 1000کیلوگرم معادل یک تن هست
خب اگر بگوییم یک تن چند کیلو هست چیکار میکنید میایید تن را به 1000ضرب میکنید و واحد را به کیلو گرم تغییر میدهیم .
این قاعده کلی هست در خازن هم ما میکرو فاراد واحد بزرگ است میخواهیم به واحد کوچک ببریم عدد در واحد میکرو فاراد را به ضرب واحد مورد نظر ضرب میکنیم .

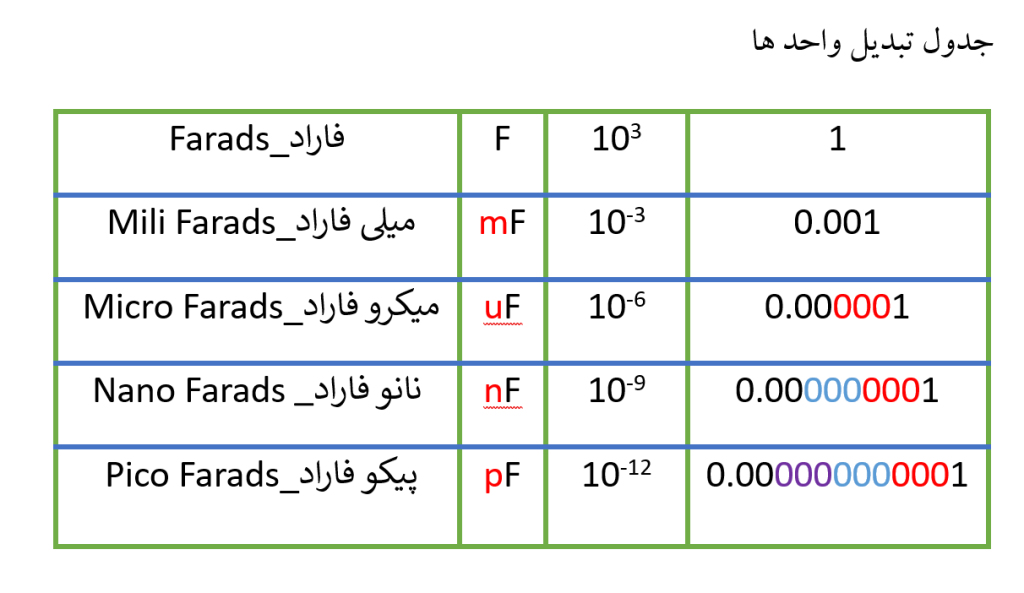

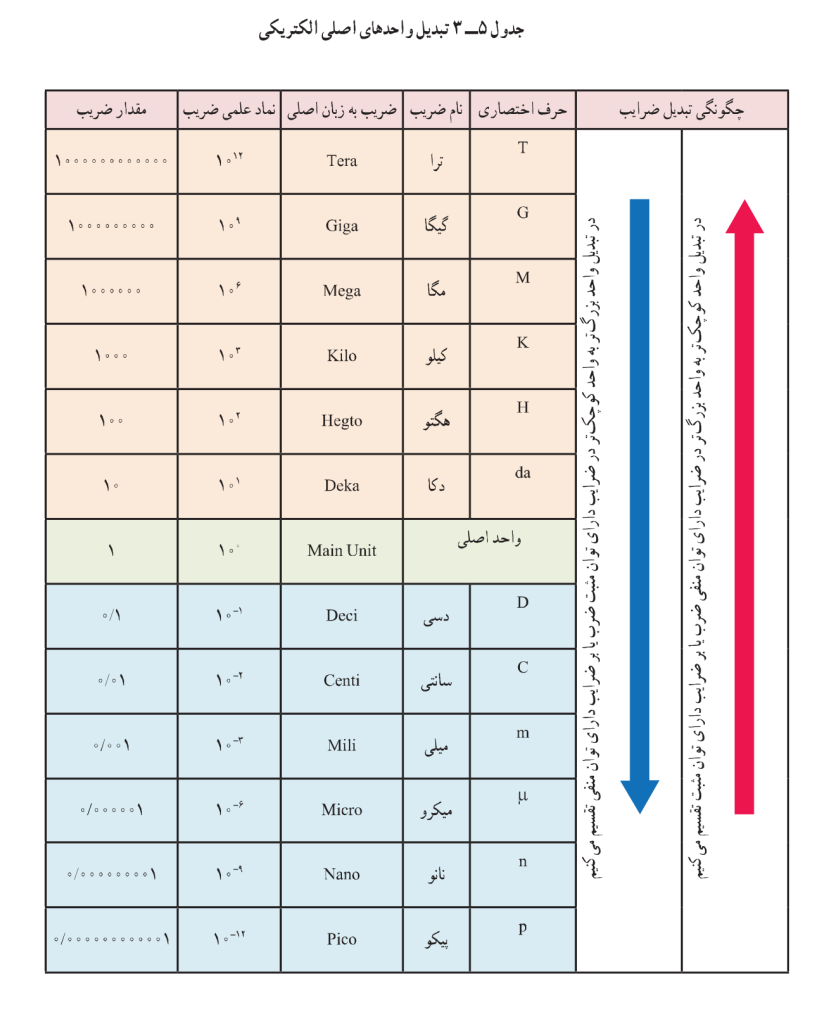

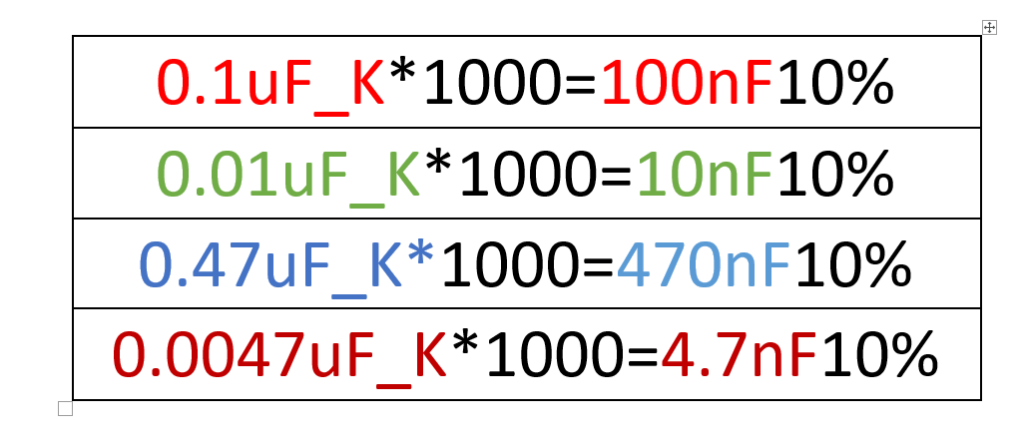

یک جدول براتون اینجا قرار میدم که تبدیلات را براتون آسون میکنه .

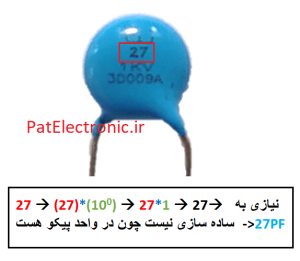

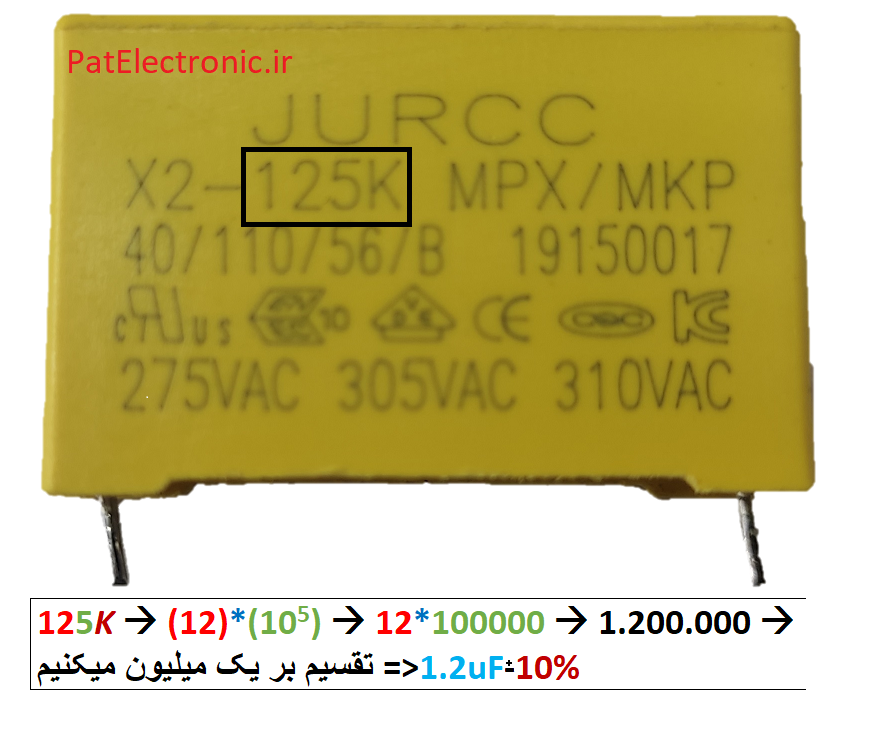

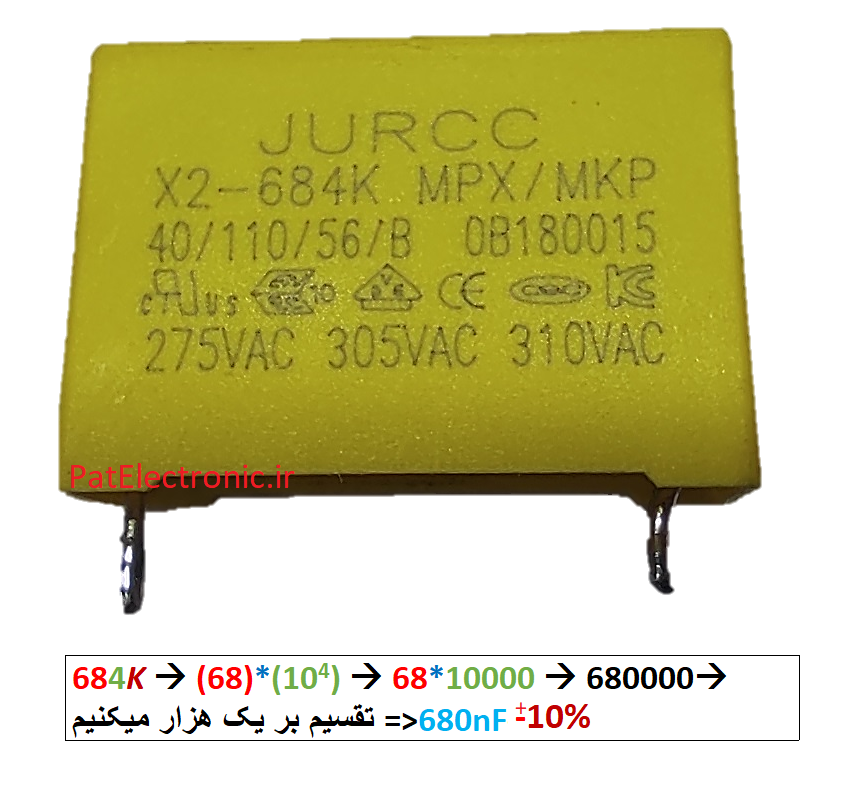

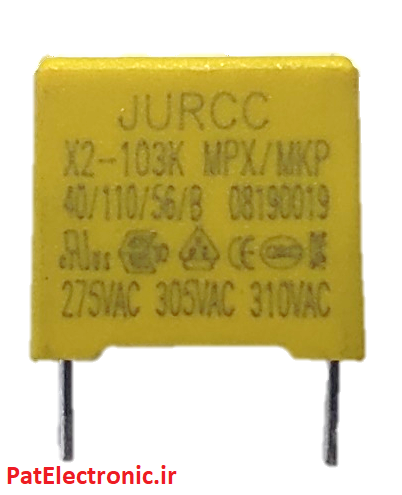

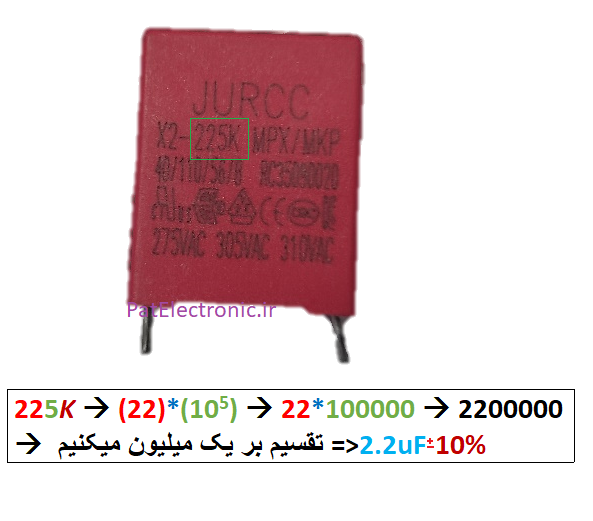

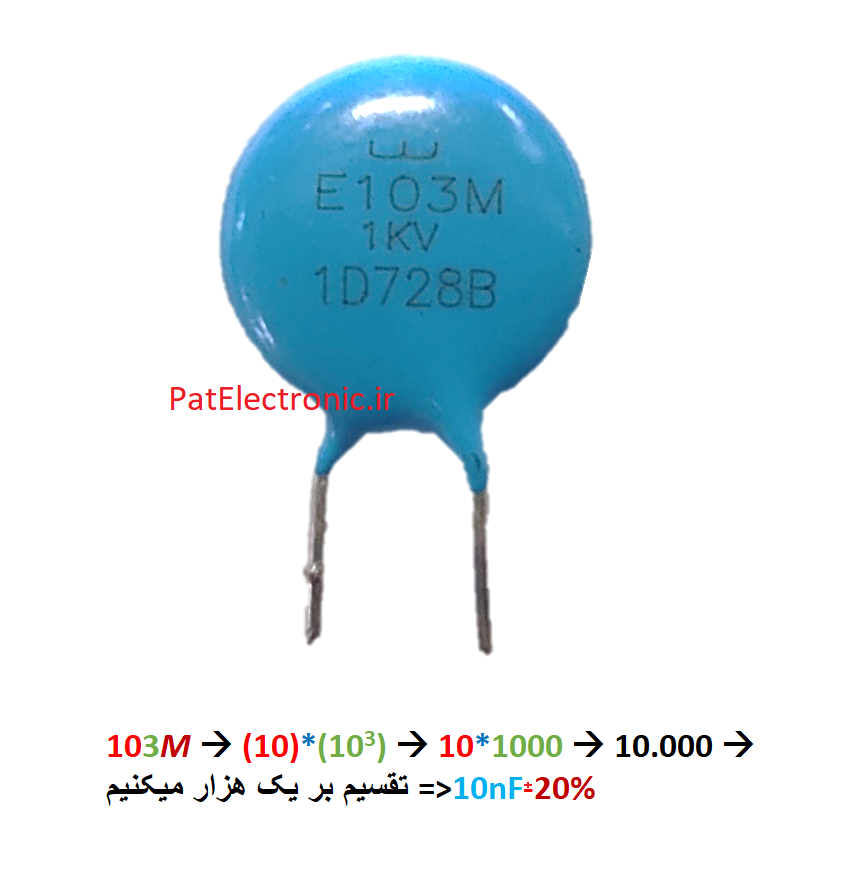

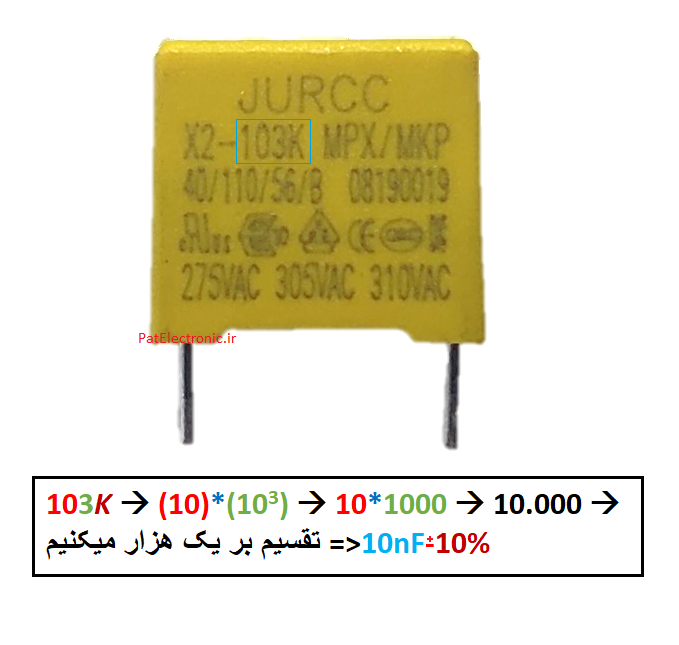

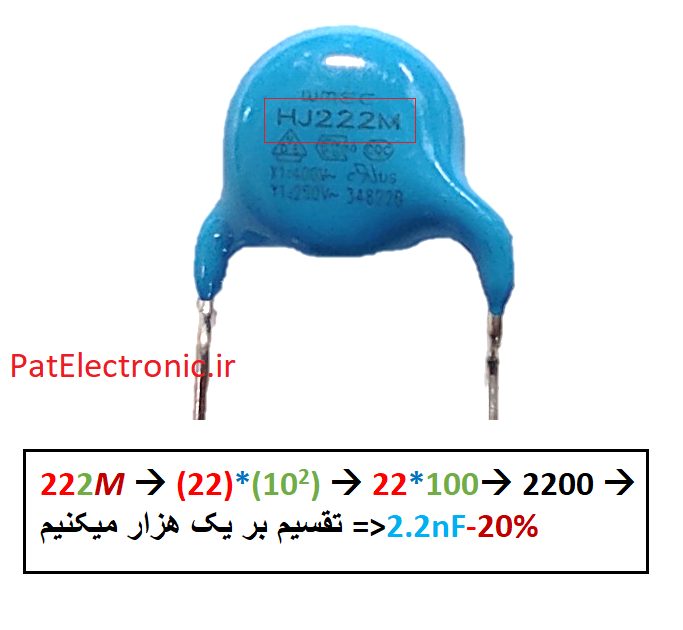

در زیر چند نمونه مثال با تصاویر حقیقی خازن ها را مشاهده میکنید.
