Fiducial Mark

مقدمه (Introduction)

در عرصه بسیار تخصصی تولید الکترونیک مدرن، سرعت و دقت مونتاژ برد مدار چاپی (PCBA) به مقیاس شگفت‌انگیز میکرومتر رسیده است. محرک اصلی این انقلاب خودکار، نقاط به‌ظاهر ساده‌ای از مس دایره‌ای‌شکل به نام Fiducial Mark هستند. این علائم به‌عنوان نقاط مرجع نوری برای سیستم‌های بینایی ماشین عمل می‌کنند و زبان خاموشی هستند که تضمین می‌کند میلیاردها قطعه با دقتی بی‌نقص روی برد جانمایی شوند.

برای مهندسان و طراحان PCB، درک صحیح و اجرای دقیق استانداردهای صنعتی مربوط به فیدیوشال‌ها، گامی حیاتی در مسیر گذار موفق از مرحله نمونه‌سازی به تولید انبوه محسوب می‌شود. یک فیدیوشال با طراحی نادرست می‌تواند کل خط SMT را متوقف کند یا در تولیدات تیراژ بالا منجر به افت شدید بازده (Catastrophic Yield Loss) شود. این موضوع به‌ویژه در مواجهه با قطعات با گام پایه ریز (Fine-Pitch)، مونتاژهای پیچیده دوطرفه، و بردهای انعطاف‌پذیر (Flexible PCB) که از پایداری ابعادی کمتری برخوردارند، اهمیت حیاتی دارد؛ جایی که کیفیت و جانمایی فیدیوشال‌ها نقش ستون فقرات قابلیت اطمینان محصول را ایفا می‌کند.

فهرست مطالب (Table of Contents)

I. علائم فیدیوشال PCB: هسته موقعیت‌یابی (GPS) در مونتاژ SMT
II. استانداردهای صنعتی و مشخصات هندسی: مورفولوژی فیدیوشال و دقت در مقیاس میکرومتر
III. جانمایی هندسی و عمق تصحیح خطاهای هم‌ترازی
IV. مواد، پوشش سطحی و بهینه‌سازی سیستم‌های بینایی ماشین
V. چالش‌های پیشرفته طراحی: مدارهای انعطاف‌پذیر (Flex PCB)
VI. قابلیت اطمینان بالا و پیشگیری از عیوب (راهنماهای IPC Class 3)
VII. جمع‌بندی و چشم‌انداز آینده

خدمات طراحی برای قابلیت ساخت (Design for Manufacturing – DFM Services)

I. علائم فیدیوشال PCB: هسته موقعیت‌یابی (GPS) در مونتاژ SMT

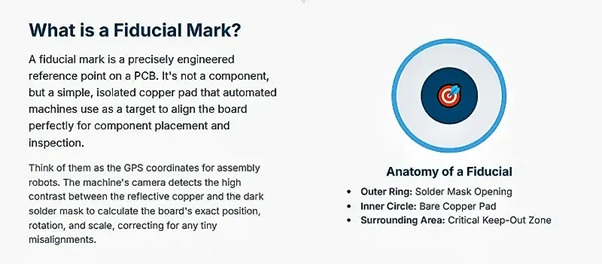

فیدیوشال مارک PCB چیست؟

1.1 تعریف و نقش کلیدی در مونتاژ خودکار

Fiducial Mark که در صنعت PCB با عناوینی مانند Target Point یا Optical Alignment Mark شناخته می‌شود، یک ویژگی هندسی با دقت بسیار بالا است که به‌عنوان نقطه مرجع مطمئن در فرآیندهای مونتاژ خودکار پرسرعت و با دقت بالا مورد استفاده قرار می‌گیرد.
این علائم به سیستم‌های بینایی ماشین در سراسر خط تولید Surface Mount Technology (SMT) امکان می‌دهند موقعیت مطلق و جهت‌گیری برد را با دقت بالا شناسایی کرده و انحرافات هندسی ایجادشده در طول فرآیند ساخت را جبران کنند.

تمامی مراحل حیاتی مونتاژ، از چاپ خمیر قلع و بازرسی آن (Solder Paste Inspection – SPI) تا جایگذاری قطعات (Pick-and-Place)، از فیدیوشال‌ها به‌عنوان نقاط مرجع مشترک و قابل اندازه‌گیری استفاده می‌کنند.
یک فیدیوشال با طراحی صحیح به ماشین اجازه می‌دهد میزان جابجایی برد در محورهای X و Y و همچنین زاویه چرخش (θ) آن را نسبت به مسیر مونتاژ از پیش تعریف‌شده محاسبه کند.

برای تضمین دقت جانمایی، فیدیوشال مارک‌ها باید بخشی از الگوی مسی مدار (Copper Artwork) باشند و در همان مرحله‌ای که پدهای SMT اچ می‌شوند، ایجاد شوند. این هم‌فرآیندی باعث دستیابی به بیشترین دقت موقعیت نسبی بین فیدیوشال و پدهای مونتاژ می‌شود.
استفاده از ویژگی‌های چاپ سیلک، علائم اسکرین یا سوراخ‌های دریل به‌عنوان مرجع هم‌ترازی قابل قبول نیست، زیرا این عناصر در فرآیندهای جداگانه ایجاد شده و دقت هم‌محوری (Registration Accuracy) پایین‌تری دارند که در نهایت دقت جایگذاری قطعات را به‌طور جدی کاهش می‌دهد.

1.2 اصل هم‌ترازی: از تصحیح دوبعدی تا جبران اعوجاج سه‌بعدی

مونتاژ الکترونیک مدرن تنها با چالش موقعیت‌یابی دوبعدی (2D) مواجه نیست. بردهای مدار چاپی، به‌ویژه پنل‌های بزرگ یا بردهای نازک ساخته‌شده از مواد کامپوزیتی مانند FR-4، در معرض انبساط، انقباض و تنش مکانیکی اجتناب‌ناپذیر در دماهای بالای لحیم‌کاری ریفلو قرار می‌گیرند.
این تنش‌های حرارتی می‌توانند منجر به اعوجاج‌های هندسی ظریفی مانند تاب‌برداشتگی (Warp)، پیچش (Twist) یا کشش و جمع‌شدگی غیرخطی شوند.

در صورتی که دستگاه مونتاژ تنها به اصلاح ساده جابجایی X/Y و چرخش θ متکی باشد، قادر نخواهد بود موقعیت واقعی پدها را—به‌ویژه در نواحی دور از مرکز برد به‌درستی تشخیص دهد. این مشکل در قطعات با گام پایه ریز مانند BGA و QFN تشدید شده و منجر به خطای جانمایی و کاهش شدید بازده تولید (Yield) می‌شود.

به همین دلیل، ارزش اصلی سیستم فیدیوشال در این است که به سیستم بینایی ماشین اجازه دهد حداقل سه نقطه مرجع را شناسایی کرده و یک ماتریس جبرانی ریاضی پیچیده معمولا Affine Transformation محاسبه کند.
این ماتریس برای جبران اعوجاج‌های غیرخطی موضعی و سراسری برد به‌صورت بلادرنگ استفاده می‌شود.
قابلیت جبران اعوجاج صفحه‌ای، یک الزام اساسی برای دستیابی به مونتاژ خودکار با دقت بالا و بازده حداکثری است.

II. استانداردهای صنعتی و مشخصات هندسی: مورفولوژی فیدیوشال و دقت در مقیاس میکرومتر

2.1 عناصر طراحی استاندارد: شکل، اندازه و کنترل تلرانس میکرومتری (IPC / SMEMA)

برای تضمین سازگاری کامل و نرخ تشخیص بالا در تجهیزات مختلف SMT مانند پرینتر خمیر قلع و دستگاه‌های Placement، طراحی فیدیوشال مارک‌ها باید کاملا مطابق استانداردهای صنعتی به‌ویژه استانداردهای IPC و SMEMA انجام شود.

شکل بهینه فیدیوشال، دایره توپر (Solid Filled Circle) است.
شکل دایره‌ای، صرف‌نظر از زاویه چرخش، همواره دارای مرکز هندسی ثابت است و این ویژگی تشخیص سریع و دقیق مرکز (Centroid) را برای الگوریتم‌های بینایی ماشین بسیار ساده می‌کند.

در شرایط خاص مانند طراحی‌های ساده یا نمونه‌سازی اولیه، می‌توان از سوراخ‌های مونتاژ دایره‌ای به‌عنوان فیدیوشال موقت یا کمکی استفاده کرد، مشروط بر آنکه شرایط فاصله آزاد و دید مناسب رعایت شود؛ با این حال، پایداری و دقت این روش معمولاً پایین‌تر از فیدیوشال‌های استاندارد مسی است.

راهنماهای IPC/SMEMA برای ابعاد فیدیوشال:

1. حداقل قطر توصیه‌شده: 1.0 میلی‌متر (0.040 اینچ) برای ایجاد کنتراست نوری کافی
2. حداکثر قطر توصیه‌شده: 3.0 میلی‌متر (0.120 اینچ) جهت جلوگیری از اشغال بی‌رویه فضای برد
3. مهم‌ترین الزام دقت: اختلاف قطر (تلرانس) بین تمام فیدیوشال‌های یک PCB نباید از 25 میکرون (0.001 اینچ) تجاوز کند

این یکنواختی ابعادی حیاتی است، زیرا به سیستم بینایی ماشین اجازه می‌دهد از یک مجموعه پارامتر و آستانه تشخیص مشترک استفاده کند که نتیجه آن افزایش سرعت، دقت و قابلیت اطمینان تشخیص است.

رویه متداول مهندسی:

• مس لخت 1.0 میلی‌متر + بازشدگی ماسک لحیم 3.0 میلی‌متر
• یا مس لخت 1.6 میلی‌متر + بازشدگی 3.2 میلی‌متر

2.2 فیدیوشال مس لخت و محدودیت‌های پوشش سطحی: تضمین متریالی دقت موقعیت‌یابی

ویژگی‌های فیزیکی فیدیوشال مارک مستقیما عملکرد سیستم بینایی ماشین را تعیین می‌کند.
این نواحی باید مس لخت (Bare Copper) باشند تا حداکثر کنتراست نوری و حداقل ناهمواری سطحی حاصل شود.

الزامات فیزیکی:

• عدم پوشش: ماسک لحیم یا هر نوع پوشش قلع نباید فیدیوشال و ناحیه اطراف آن را بپوشاند
• تختی سطح: میزان تختی سطح فیدیوشال باید حداکثر 15 میکرون (0.0006 اینچ) باشد
• محدودیت ضخامت پوشش: حتی در صورت استفاده از پوشش‌های لحیم‌پذیر مانند HASL یا ENIG، ضخامت پوشش نباید از 25 میکرون (0.001 اینچ) تجاوز کند

الزام سخت‌گیرانه تختی زیر 15 میکرون نقش کلیدی در مونتاژ دقیق دارد. تجهیزات SMT مدرن، به‌ویژه سیستم‌های 3D SPI، برای اندازه‌گیری به موقعیت‌یابی دقیق در محور Z (ارتفاع) متکی هستند.
فیدیوشال‌ها در این فرآیند به‌عنوان صفحه مرجع صفر محور Z عمل می‌کنند. اگر خود فیدیوشال ناهموار باشد، صفحه مرجعی که سیستم بینایی تعریف می‌کند ناپایدار شده و در نتیجه دقت اندازه‌گیری ارتفاع خمیر قلع کاهش می‌یابد.
بنابراین کیفیت فیدیوشال مستقیما دقت و قابلیت اطمینان اندازه‌گیری SPI را تعیین می‌کند؛ موضوعی حیاتی و غیرقابل چشم‌پوشی در کاربردهای IPC Class 3.

2.3 طراحی بازشدگی ماسک لحیم و ناحیه فاصله آزاد (Clearance Area)

ناحیه فاصله آزاد که با نام Keepout Zone نیز شناخته می‌شود، به‌منظور تضمین این طراحی می‌گردد که فضای اطراف فیدیوشال به‌طور کامل عاری از هرگونه مسیر، پد، سیلک، متن یا علامت‌گذاری باشد.
این ناحیه مانع تداخل بصری شده و تشخیص دقیق فیدیوشال توسط سیستم بینایی ماشین را تضمین می‌کند.

مشخصات ناحیه فاصله آزاد (Clearance Specifications)

حداقل الزام:
شعاع ناحیه فاصله آزاد باید حداقل برابر با شعاع فیدیوشال مارک باشد.

بهینه‌سازی توصیه‌شده:
بر اساس تجربه صنعتی، برای دستیابی به بهترین عملکرد تشخیص توسط سیستم‌های بینایی ماشین، شعاع ناحیه فاصله آزاد بهتر است دو برابر شعاع فیدیوشال مارک در نظر گرفته شود.

بهترین رویه مهندسی (Best Practice):
مقدار ترجیحی شعاع ناحیه فاصله آزاد سه برابر شعاع فیدیوشال مارک است.
به این معنا که اگر قطر فیدیوشال (DFiducial) برابر 1.0 میلی‌متر باشد، قطر بازشدگی ماسک لحیم (DClearance) باید 3.0 میلی‌متر طراحی شود.

در عمل، طراحان این مشخصه را با ایجاد یک پد مسی توپر به قطر 1.0 میلی‌متر در نرم‌افزار طراحی PCB و تعریف یک بازشدگی ماسک لحیم به قطر 3.0 میلی‌متر در لایه Solder Mask پیاده‌سازی می‌کنند.

همچنین وجود پلن‌های مسی (Plane Pour) در لایه‌های داخلی در زیر فیدیوشال مارک مجاز است؛ زیرا این پد به‌صورت شناور (Floating Pad) و بدون اتصال الکتریکی (No Net) تعریف می‌شود و هیچ‌گونه تأثیر منفی بر عملکرد پلن مسی زیرین نخواهد داشت.

جدول ۱ – مشخصات کلیدی طراحی فیدیوشال مارک بر اساس IPC / SMEMA

III. جانمایی هندسی و عمق تصحیح خطا

به‌منظور پاسخگویی به الزامات مراحل مختلف مونتاژ و سطوح متفاوت دقت، فیدیوشال مارک‌ها به سطوح عملکردی مجزا طبقه‌بندی می‌شوند: فیدیوشال‌های پنل، فیدیوشال‌های سراسری (Global) و فیدیوشال‌های موضعی (Local).

3.1 سیستم فیدیوشال چندسطحی: پنل، سراسری و موضعی

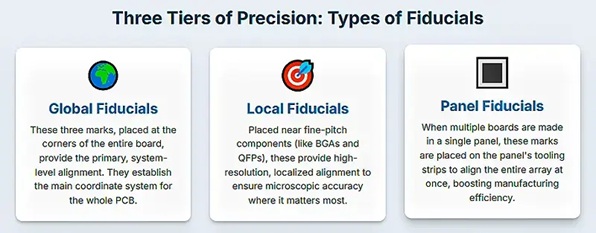

برای پوشش کامل نیازهای هم‌ترازی در مراحل مختلف تولید، فیدیوشال‌ها به سه دسته اصلی تقسیم می‌شوند:

1. فیدیوشال‌های پنل (Panel Fiducials)

این فیدیوشال‌ها روی نوارها یا فریم‌های ابزارگیر (Tooling Strips/Frames) پنل SMT قرار می‌گیرند و در ابتدای خط تولید برای هم‌ترازسازی کل پنل با دستگاه چاپ شابلون و دستگاه‌های جایگذاری قطعات استفاده می‌شوند.

کاربرد اصلی: هم‌ترازی پنل در مرحله چاپ خمیر قلع و شروع فرآیند Pick-and-Place

فیدیوشال‌های پنلی معمولاً در لبه ابزارگیر و در مجاورت خطوط V-Cut یا Breakaway طراحی می‌شوند تا هم‌راستایی دقیق پنل با تجهیزات چاپ و مونتاژ تضمین گردد.

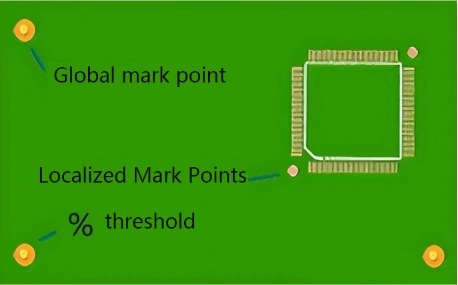

• فیدیوشال‌های سراسری (Global Fiducials)

این فیدیوشال‌ها در گوشه‌های قطری برد PCB منفرد جانمایی می‌شوند و برای تعیین دقیق موقعیت مطلق و جهت‌گیری کلی برد نسبت به سیستم مونتاژ مورد استفاده قرار می‌گیرند.

کاربرد اصلی: مرجع هم‌ترازی کلی برد در دستگاه Pick-and-Place

قرارگیری فیدیوشال‌های Global در گوشه‌های برد، امکان محاسبه دقیق جابجایی X/Y و زاویه چرخش (θ) را فراهم می‌کند.

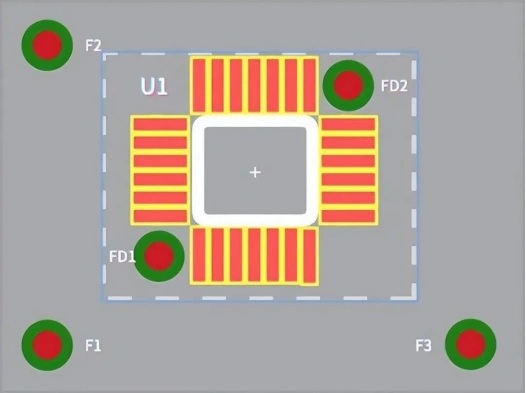

• فیدیوشال‌های محلی  (Local Fiducials)

این فیدیوشال‌ها در نزدیکی قطعات با گام پایه ریز (معمولاً کمتر از 20 میل) و اغلب در گوشه‌های بیرونی الگوی پد قطعه (Land Pattern) قرار می‌گیرند.

کاربرد این فیدیوشال‌ها جبران انحرافات موضعی بسیار کوچک ناشی از تلرانس‌های ساخت یا تنش‌های حرارتی است و بالاترین دقت جانمایی را برای همان قطعه خاص فراهم می‌کند.

نکته مهم: فیدیوشال‌های Local فقط در مرحله جایگذاری قطعات فعال هستند و قابل استفاده در مرحله چاپ شابلون (Stencil Printing) نمی‌باشند.

این فیدیوشال‌ها به‌ویژه در جانمایی دقیق قطعاتی مانند QFP، QFN و BGA با گام بسیار ریز نقش حیاتی دارند.

3.2 استراتژی علمی تعداد فیدیوشال‌ها: آرایش دو‌نقطه‌ای در برابر سه‌نقطه‌ای و جبران اعوجاج غیرخطی

تعداد فیدیوشال مارک‌ها مستقیماً سطح توانایی سیستم مونتاژ در تصحیح خطاهای هندسی را تعیین می‌کند.

آرایش دو‌نقطه‌ای (Two-Point Layout)

این آرایش حداقل الزام قابل قبول است و تنها امکان تصحیح:

• جابجایی در محورهای X و Y
• یک انحراف چرخشی (θ)

را فراهم می‌کند.

این روش برای بردهای کوچک، طراحی‌های ساده یا کاربردهایی با دقت پایین‌تر مناسب است.

آرایش سه‌نقطه‌ای (Three-Point Layout – حالت بهینه)

استفاده از سه فیدیوشال در هر لایه‌ای که قطعات SMT دارد، به‌شدت توصیه می‌شود.
نقطه سوم نقش کلیدی در دستیابی به مونتاژ با دقت بالا ایفا می‌کند، زیرا به سیستم بینایی ماشین اجازه می‌دهد علاوه بر تصحیح انتقال و چرخش، اعوجاج‌های غیرخطی صفحه‌ای مانند کشش، جمع‌شدگی و پیچش ناشی از تنش حرارتی را نیز محاسبه و جبران کند.

در مونتاژهای دوطرفه، پس از انجام ریفلو سمت اول، تنش حرارتی می‌تواند باعث تغییر شکل برد شود؛ در این شرایط، وجود نقطه سوم برای تضمین دقت جانمایی در سمت دوم حیاتی است.

بهترین رویه صنعتی:
سه فیدیوشال سراسری (Global) به‌همراه فیدیوشال‌های موضعی در اطراف قطعات حساس

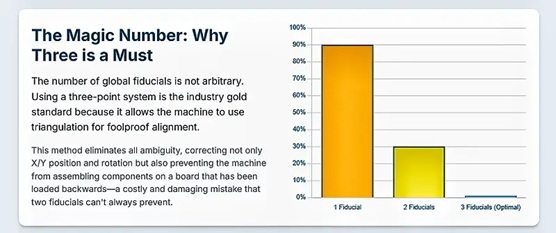

تعداد فیدیوشال‌های Global نباید به‌صورت سلیقه‌ای انتخاب شود. سیستم سه‌نقطه‌ای به‌عنوان استاندارد طلایی صنعت شناخته می‌شود، زیرا امکان هم‌ترازی مطمئن مبتنی بر مثلث‌بندی (Triangulation) را فراهم می‌کند.

آرایش چهار‌نقطه‌ای Four-Point Layout – توصیه نمی‌شود

مگر در مواردی که سازنده تجهیزات SMT صراحتاً درخواست کرده باشد، طراحان باید از قرار دادن فیدیوشال چهارم در گوشه خالی برد اجتناب کنند.

وجود چهار نقطه مرجع می‌تواند باعث ایجاد افزونگی و ابهام در مدل مرجع هندسی سیستم بینایی ماشین شود و توانایی دستگاه را در تشخیص موقعیت صحیح به‌ویژه از طریق مقایسه با گوشه فاقد فیدیوشال کاهش دهد. در نتیجه، این آرایش می‌تواند دقت جانمایی را به‌جای بهبود، تضعیف کند.

جدول ۲ – مقایسه تعداد فیدیوشال‌ها و قابلیت تصحیح خطاهای هندسی

3.3 جانمایی لبه‌ای و فاصله ایمن: جلوگیری از تداخل با نواحی SMEMA و گیره‌ها

فیدیوشال مارک‌ها باید با رعایت فاصله ایمن از لبه‌های PCB جانمایی شوند تا در اثر گیره‌های نگهدارنده Clamping Fixtures یا ریل‌های نقاله مورد استفاده در خط مونتاژ خودکار، پوشانده، مخدوش یا آسیب‌دیده نشوند.

بر اساس استاندارد SMEMA، فاصله مرکز فیدیوشال تا لبه برد نباید کمتر از مجموع فاصله استاندارد انتقال SMEMA
7.62 میلی‌متر / 0.300 اینچ و حداقل فاصله آزاد موردنیاز فیدیوشال باشد.

در طراحی‌های عملی، معمولاً مقادیر تجربی زیر رعایت می‌شوند:

• فاصله مرکز هر فیدیوشال تا لبه PCB باید بیش از 3.85 میلی‌متر باشد.
• برای اطمینان بالاتر از عدم تداخل با تجهیزات جابجایی و فیکسچرها، بسیاری از سازندگان فاصله ایمن حداقل 5 میلی‌متر را توصیه می‌کنند.
• فیدیوشال‌ها باید به‌طور کامل در داخل مرز برد قرار گیرند و از هر ساختاری که ممکن است توسط گیره‌ها پوشانده شود فاصله داشته باشند، تا در تمامی مراحل مونتاژ به‌وضوح توسط سیستم بینایی ماشین قابل شناسایی باشند.

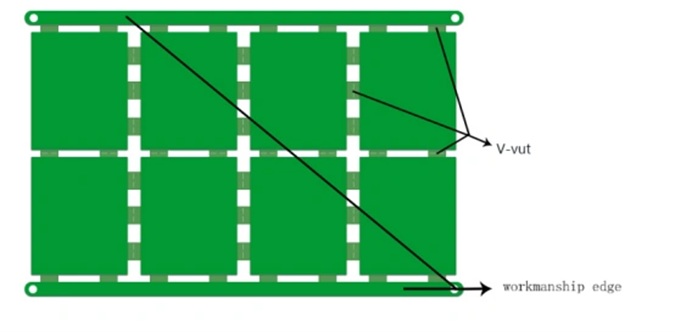

3.4 ملاحظات ویژه لبه‌ها: طراحی ناحیه بافر در نواحی V-Cut و Tab-Route

در طراحی پنل‌ها، از خطوط V-Cut (V-Score) یا ساختارهای Tab-Route (سوراخ‌های پرفراژ) برای جداسازی نهایی بردها استفاده می‌شود. این عملیات جداسازی تنش‌های مکانیکی لحظه‌ای ایجاد می‌کند که می‌تواند منجر به ترک‌خوردگی اتصالات لحیم یا کاهش قابلیت اطمینان قطعات دقیق شود.

فیدیوشال مارک‌ها باید از این نواحی تنش فاصله داده شوند. راهنماهای صنعتی توصیه می‌کنند قطعات حداقل 5 میلی‌متر (0.2 اینچ) از لبه اسکور فاصله داشته باشند. برای فیدیوشال‌ها نیز باید همین فاصله یا حتی فاصله‌ای سخت‌گیرانه‌تر در نظر گرفته شود.

به‌عنوان مثال، در PCBهای نازک‌تر (حدود 0.6 تا 0.8 میلی‌متر) که مستعد خم‌شدگی و ترک‌خوردگی هستند، توصیه می‌شود ناحیه فاصله آزاد بزرگ‌تری در حدود 5 تا 7 میلی‌متر لحاظ گردد.
قرارگیری فیدیوشال‌ها دور از منابع تنش جداسازی، نقش حیاتی در حفظ دقت موقعیت‌یابی آن‌ها دارد.

IV. مواد، پوشش سطحی و بهینه‌سازی سیستم‌های بینایی ماشین

4.1 کنتراست بالا؛ عامل کلیدی: بهترین رویه‌ها برای تضاد مس لخت و ماسک لحیم

عملکرد تشخیص سیستم‌های بینایی ماشین مستقیماً به کارایی الگوریتم‌های پردازش تصویر وابسته است و کنتراست بالا عامل تعیین‌کننده در تضمین کیفیت تصویر و سرعت تشخیص محسوب می‌شود.

طراحی فیدیوشال مارک باید یک محیط پایدار با کنتراست بالا ایجاد کند:

• کنتراست متریال: بهترین کنتراست از اختلاف واضح بین مس لخت (با درخشندگی فلزی) و ماسک لحیم تیره‌رنگ اطراف آن (مانند سبز، آبی یا مشکی) حاصل می‌شود.
• خلوص ناحیه: فیدیوشال باید کاملاً در مرکز بازشدگی ماسک لحیم قرار گیرد و ناحیه فاصله آزاد آن کاملاً عاری از سیلک، نوشته یا هرگونه المان با رنگ یا ارتفاع متفاوت باشد.

این طراحی به سیستم بینایی ماشین اجازه می‌دهد با تکیه بر ویژگی‌های بازتاب نوری یکنواخت، مرکز هندسی فیدیوشال را سریع و دقیق شناسایی کند.

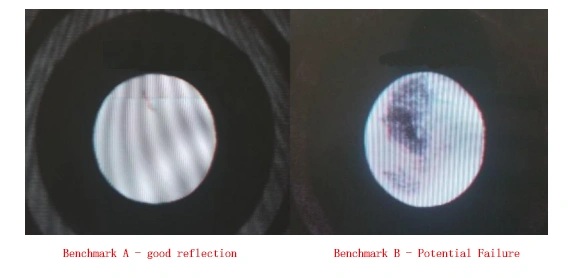

4.2 تأثیر پوشش سطحی بر عملکرد سیستم بینایی

انتخاب پوشش سطحی PCB بر تختی سطح، میزان روشنایی و بازتاب نور فیدیوشال مارک تأثیر مستقیم دارد و این عوامل به‌طور مستقیم دقت هم‌ترازی سیستم بینایی ماشین را تحت تأثیر قرار می‌دهند.

اولویت در تولید انبوه: انتخاب پوشش سطحی مناسب برای فیدیوشال‌ها

ENIG (Electroless Nickel Immersion Gold) و Immersion Tin به‌دلیل تختی سطح بالا و یکنواختی مناسب، گزینه‌های ترجیحی برای تولید انبوه با دقت بالا محسوب می‌شوند.
به‌ویژه Immersion Tin به علت سطح بسیار صاف خود، انتخابی ایده‌آل برای بردهایی با هندسه‌های ظریف و قطعات Fine-Pitch است.

محدودیت HASL:
پوشش Hot Air Solder Leveling (HASL) به‌طور کلی برای فیدیوشال مارک‌ها توصیه نمی‌شود. ناهمواری ذاتی این پوشش—که معمولاً با عنوان اثر بالشتک قلع (Solder Pillow Effect) شناخته می‌شود—بازتاب نور را به‌شدت مختل کرده و موجب کاهش پایداری و دقت موقعیت‌یابی سیستم‌های بینایی ماشین می‌گردد.

Hard Gold
پوشش Hard Gold عمدتاً برای کنتاکت‌های کانکتورها استفاده می‌شود و به‌دلیل هزینه بالا و لحیم‌پذیری ضعیف‌تر، برای نواحی قابل لحیم‌کاری مناسب نیست.
در صورتی که فیدیوشال در یک ناحیه قابل لحیم‌کاری قرار داشته باشد، حداکثر ضخامت مجاز پوشش قابل لحیم طبق IPC برابر 17.8 میکرواینچ است.
اگر به‌دلایلی استفاده از Hard Gold برای فیدیوشال اجتناب‌ناپذیر باشد، ضخامت آن باید به‌دقت کنترل شود تا مجموع ضخامت پوشش از 25 میکرون تجاوز نکند و الزامات تختی سطح رعایت گردد.

لازم به ذکر است که پوشش‌های سطحی مختلف (مانند Tin-Lead در HASL یا Nickel-Gold در ENIG) دارای ویژگی‌های بازتاب نوری متفاوتی هستند.
دستگاه‌های پیشرفته SMT و سیستم‌های 3D SPI باید تنظیمات نورپردازی خود (مانند نور از بالا، نور مایل) را متناسب با نوع برد و پوشش سطحی تنظیم کنند. این بهینه‌سازی برای دستیابی به تصاویر دوبعدی خاکستری با کیفیت بالا ضروری است تا فیدیوشال‌ها به‌درستی شناسایی شده و در فرآیند بازرسی، تمایز دقیق بین پدها و خمیر قلع امکان‌پذیر شود.

4.3 یکپارچگی حیاتی با بازرسی سه‌بعدی خمیر قلع (3D SPI)

فیدیوشال مارک‌ها نقشی غیرقابل جایگزین در فرآیند 3D SPI ایفا می‌کنند.
SPI سطح پوشش، ارتفاع و حجم خمیر قلع را بررسی می‌کند و به همین دلیل یکی از مهم‌ترین مراحل کنترل کیفیت در خط تولید SMT محسوب می‌شود.

فناوری‌های مدرن SPI بر پایه ترکیب داده‌های زیر عمل می‌کنند:

• تشخیص دوبعدی (2D Recognition):
  تصویر دوبعدی برای شناسایی فیدیوشال‌ها و سایر ویژگی‌های برد ضروری است.
• مرجع سه‌بعدی (3D Reference):
  فیدیوشال‌ها (به‌همراه پدهای SMT) به‌عنوان صفحه مرجع صفر محور Z برای اندازه‌گیری‌های سه‌بعدی عمل می‌کنند.

دستگاه SPI ابتدا باید با استفاده از فیدیوشال‌ها هم‌ترازی انجام دهد، سپس می‌تواند ارتفاع خمیر قلع را نسبت به سطح واقعی پد با دقت اندازه‌گیری کند.
تنها در صورتی که اطلاعات صحیح ارتفاع واقعی و شدت خاکستری تصویر به‌طور هم‌زمان ثبت شود، سیستم SPI قادر خواهد بود خمیر قلع واقعی را از سایر ویژگی‌های برد—مانند سیلک اسکرین یا پخش‌شدگی‌های نازک خمیر—تفکیک کند و عیوب بحرانی نظیر کمبود خمیر (Insufficient Paste) یا اتصال کوتاه (Short) را به‌درستی شناسایی نماید.

ازاین‌رو، الزام تختی بسیار بالا برای فیدیوشال مارک‌ها، تضمین‌کننده اصلی ایجاد یک مرجع دقیق و پایدار محور Z در سیستم SPI بوده و برای کاربردهای حساس IPC Class 3 یک شرط غیرقابل اغماض محسوب می‌شود.

V. چالش‌های پیشرفته طراحی: مدارهای انعطاف‌پذیر (Flex PCB)

5.1 چالش‌های ذاتی مواد انعطاف‌پذیر: جمع‌شدگی غیرهمسان و شناوری

مدارهای انعطاف‌پذیر (Flex Circuits) و بردهای Rigid-Flex مطابق با استاندارد IPC-2223 طراحی می‌شوند.
مواد انعطاف‌پذیر مانند پلی‌ایمید (Polyimide)، در طول فرآیندهای ساخت از جمله برش، حک، پخت و چرخه‌های حرارتی، ویژگی‌های فیزیکی منحصربه‌فردی نشان می‌دهند؛ مانند کشیدگی، جمع‌شدگی و تغییر شکل غیرهمسان (Anisotropic Deformation).

این «شناوری» ماده می‌تواند منجر به انحراف غیرقابل پیش‌بینی فیدیوشال‌ها نسبت به مختصات طراحی‌شده شود و به‌طور مستقیم دقت جانمایی قطعات را کاهش دهد.

5.2 مقاومت طراحی: استفاده از Copper Tie-in و ساختارهای تثبیت‌کننده

برای غلبه بر ناپایداری ذاتی مواد انعطاف‌پذیر، طراحی فیدیوشال‌ها باید شامل تقویت اضافی باشد.
لازم است اطمینان حاصل شود که فیدیوشال روی لایه پلی‌ایمید به‌صورت شناور قرار نگیرد و به ناحیه مسی قابل توجهی متصل باشد:

• Copper Tie-in (اتصال به مس):
  فیدیوشال‌های Fine-Pitch باید در نزدیکی قطعه قرار گرفته و به ناحیه مسی با جرم کافی متصل شوند. این تقویت، میزان شناوری فیدیوشال در طول کشیدگی مواد را محدود می‌کند و دقت نسبی آن نسبت به پدهای قطعه مجاور را به شکل قابل توجهی افزایش می‌دهد.
• Anchoring Structure (ساختار تثبیت‌کننده):
  استفاده از ساختارهای هندسی خاص مانند شکل «پاپیون (Bowtie)» توصیه می‌شود و ناحیه اطراف آن باید با مس پر شود و با Crossbars متصل گردد تا مقاومت در برابر کشیدگی یا پیچش مواد افزایش یابد.
  فیدیوشال‌های بدون تقویت مسی بسیار حساس به خطاهای مقیاس‌بندی غیر یکنواخت پنل هستند.

5.3 جبران توسط تولیدکننده: استفاده از فیدیوشال‌ها برای تعیین عوامل مقیاس

از آنجا که جمع‌شدگی غیرهمسان مواد انعطاف‌پذیر یک ویژگی فیزیکی اجتناب‌ناپذیر است، تولیدکنندگان پیشرفته مدارهای Flex باید در جریان فرآیند، مکانیزم جبران دینامیک را اعمال کنند.

اصل کار:

• در مراحل اولیه ساخت، تجهیزات فیدیوشال‌های گوشه‌های خارجی پنل را اندازه‌گیری می‌کنند تا میزان واقعی کشیدگی یا جمع‌شدگی در محورهای X و Y (معروف به Scaling Factors) تعیین شود.
• این عوامل مقیاس، از طریق اندازه‌گیری اپتیکی محاسبه شده و برای جبران نرم‌افزاری در مراحل بعدی تولید مانند مختصات برنامه دریل یا ابعاد شابلون مورد استفاده قرار می‌گیرند.

این جبران نرم‌افزاری مبتنی بر فیدیوشال، یک روش تولید پیشرفته است و برای اطمینان از مونتاژ دقیق بردهای انعطاف‌پذیر ضروری می‌باشد.

VI. قابلیت اطمینان بالا و پیشگیری از نقص‌ها (راهنمای IPC Class 3)

6.1 الزامات ضمنی IPC-A-610 Class 3 برای کیفیت فیدیوشال

استاندارد IPC-A-610 معیارهای پذیرش مونتاژهای الکترونیکی را تعیین می‌کند. Class 3 نمایانگر بالاترین سطح کیفیت و قابلیت اطمینان است و برای کاربردهای حیاتی مانند هوافضا، پزشکی و خودرو که خطای صفر مجاز است، اعمال می‌شود.

• IPC-A-610 عمدتاً بر معیارهای نهایی پذیرش مانند کیفیت اتصالات لحیم و جانمایی قطعات تمرکز دارد،
• اما دستیابی به دقت فوق‌العاده بالای موقعیت‌یابی مورد نیاز Class 3 مستلزم کنترل شدید در پایه تولید است.

این بدان معناست که فیدیوشال‌ها باید به‌طور کامل با تلرانس‌های میکرومتری مطابقت داشته باشند، از جمله:

• حد تختی سطح ≤ 15 میکرون
• یکنواختی اندازه ≤ 25 میکرون

تنها زمانی که این نقاط مرجع نوری دارای کیفیت و دقت مطلق باشند، فرآیندهای بعدی Placement و SPI قادر به دستیابی به استاندارد بدون نقص IPC Class 3 خواهند بود.

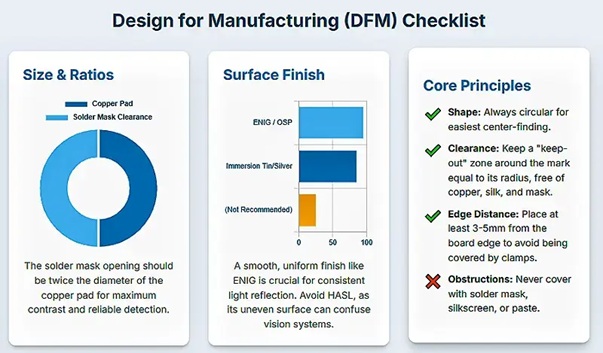

6.3 چک‌لیست طراحی برای تولید (DFM) فیدیوشال‌ها

مطالعه پیشنهادی: Practical DFM Checklist و HQDFM Practice

1. پوشش لایه‌ها (Layer Coverage):
   اطمینان حاصل شود که تمام لایه‌هایی که دارای قطعات SMT هستند (Top و Bottom)، دارای مجموعه مستقل از فیدیوشال‌های سراسری (Global Fiducials) می‌باشند.
2. هم‌ترازی دوطرفه (Dual-Sided Alignment):
   در مونتاژ دوطرفه، اطمینان حاصل شود که فیدیوشال‌های سراسری روی لایه بالایی و پایینی دارای مشخصات یکسان بوده و در مختصات طراحی برد به‌صورت دقیق هم‌راستا هستند.
3. جبران غیرخطی (Non-linear Compensation):
   اطمینان حاصل شود که آرایش سه‌نقطه‌ای فیدیوشال‌های سراسری برای تحقق تصحیح کامل X/Y/θ و اعوجاج غیرخطی به‌کار رفته است.
4. دقت موضعی (Local Accuracy):
   اطمینان حاصل شود که تمام قطعات با گام پایه ریز (BGA, QFN و غیره) دارای فیدیوشال‌های موضعی (Local Fiducials) نزدیک پدهای مربوطه هستند.
5. مشخصات هندسی (Geometric Specification):
   اطمینان حاصل شود که:
   • قطر فیدیوشال‌ها ۱٫۰ تا ۳٫۰ میلی‌متر
   • یکنواختی اندازه ≤ ۲۵ میکرون
   • ناحیه فاصله آزاد (Clearance) ترجیحاً ۳× قطر فیدیوشال
   • فاصله از لبه برد بیشتر از ۵ میلی‌متر

همه این موارد مطابق استانداردهای IPC/SMEMA رعایت شده باشند.

6. ترکیب فیزیکی (Physical Composition):
   اطمینان حاصل شود که:
   • فیدیوشال‌ها روی لایه مس قرار دارند
   • بازشدگی ماسک لحیم به‌طور کامل مس لخت را نشان می‌دهد
   • الزامات تختی سطح ≤ ۱۵ میکرون رعایت شده است.

VII. نتیجه‌گیری و چشم‌انداز آینده

7.1 جمع‌بندی بهترین رویه‌ها برای طراحی فیدیوشال‌های سطح بالا در PCB

فیدیوشال‌های PCB عنصر فیزیکی کلیدی برای موفقیت در مونتاژ خودکار SMT هستند و به مراتب فراتر از یک نقطه ساده در فایل طراحی عمل می‌کنند.
بهترین شیوه طراحی نیازمند آن است که طراحان نقش دوگانه فیدیوشال را به‌عنوان پایه ریاضیاتی و نقطه مرجع فیزیکی سیستم بینایی ماشین به‌طور عمیق درک کنند.

یک استراتژی موفق فیدیوشال باید علم مواد، هندسه و فرآیندهای پیشرفته تولید را یکپارچه کند:

1. ساختار هندسی باید استاندارد باشد:
   رعایت دقیق مشخصات IPC، استفاده از دایره‌های توپر و کنترل دقیق قطر و ناحیه فاصله آزاد (Clearance) ضروری است.
2. استراتژی موقعیت‌یابی باید چندسطحی و جامع باشد:
   استفاده از آرایش سه‌نقطه‌ای برای جبران ریاضیاتی اعوجاج‌های صفحه‌ای غیرقابل اجتناب (Warp, Twist) الزامی است، که این امر برای کاربردهای با قابلیت اطمینان بالا (IPC Class 3) حیاتی است.
3. ویژگی‌های فیزیکی باید پایدار باشند:
   تختی سطح به ۱۵ میکرون محدود شود و پوشش سطحی مناسب انتخاب گردد (اولویت با ENIG یا Immersion Tin)، تا مرجع صفر محور Z سیستم 3D SPI به‌طور دقیق تأمین شود.
4. طراحی باید برای مواد انعطاف‌پذیر قابل تطبیق باشد:
   در مدارهای انعطاف‌پذیر، نقاط فیدیوشال باید ثابت و با نواحی مسی تقویت شده باشند تا تولیدکننده بتواند عوامل مقیاس دینامیک (Scaling Factors) را محاسبه و اعمال کند و در برابر جمع‌شدگی غیرهمسان (Anisotropic Shrinkage) جبران لازم انجام گیرد.

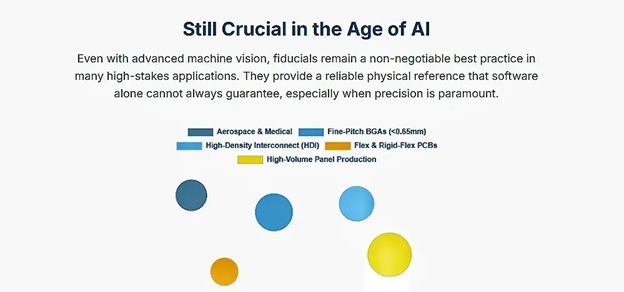

7.2 چشم‌انداز آینده: چالش‌های هوش مصنوعی و هم‌ترازی ویژگی‌ها

در حالی که فیدیوشال‌ها در حال حاضر استاندارد و الزامی برای تضمین بالاترین دقت مونتاژ SMT هستند، صنعت در حال بررسی امکان تکیه کامل بر ویژگی‌های قطعات برای هم‌ترازی (Feature-based Alignment) است.

با این حال، تحقیقات موجود نشان می‌دهد که روش‌های هم‌ترازی مبتنی بر ویژگی پس از تولید (Post-Hoc Feature-Based Alignment) در مواجهه با جابجایی‌های غیرمنتظره و تغییر مکان‌های کیفی قطعات در موقعیت‌های فضایی مختلف، محدودیت‌هایی از نظر قابلیت اطمینان دارند.

بنابراین، برای آینده نزدیک، به‌ویژه در کاربردهای حیاتی و با نیاز به قابلیت اطمینان فوق‌العاده (مانند هوافضا و پزشکی)، فیدیوشال‌ها همچنان فناوری حیاتی و الزامی برای تضمین بالاترین دقت جانمایی و قابلیت اطمینان فرآیند باقی خواهند ماند.

ترکیب فیدیوشال‌ها با الگوریتم‌های پیشرفته بینایی ماشین (برای پردازش تصاویر 2D/3D) قوی‌ترین و پایدارترین پایه برای موقعیت‌یابی را فراهم می‌کند و تضمین می‌کند که خط مونتاژ خودکار قادر است به‌طور مداوم مونتاژهای الکترونیکی مطابق استاندارد IPC Class 3 تولید کند.

خدمات Design for Manufacturing (DFM) در NextPCB

اگر در حال طراحی نسل بعدی PCBهای با دقت بالا هستید و می‌خواهید فیدیوشال‌های شما به‌طور کامل با IPC Class 3 و الزامات بالاترین سطح اتوماسیون مطابقت داشته باشند، NextPCB خدمات حرفه‌ای تولید و مونتاژ (PCBA) ارائه می‌دهد.
فایل‌های طراحی خود را ارسال کنید تا قیمت دریافت کنید و محصول خود را از مرحله طراحی با بالاترین قابلیت اطمینان تولید تجهیز کنید.

• آپلود فایل Gerber و دریافت قیمت
